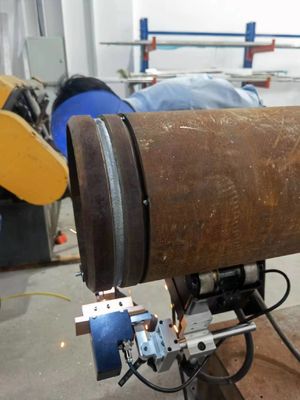

KA-H10 এমআইজি/এমএজি অরবিটাল ওয়েল্ডিং ট্র্যাক্টর 150-3000mm বড় ওডি পাইপ অটো ওয়েল্ডিং ট্র্যাক্টর
CO2 স্বয়ংক্রিয় ldালাই ট্রলিগুলি জাহাজ, সেতু, লোকোমোটিভ, ইস্পাত কাঠামো এবং পেট্রোকেমিক্যালের মতো শিল্পে ব্যাপকভাবে ব্যবহৃত হয় এবং বিভিন্ন ldালাই কাঠামো ldালাইয়ের জন্য উপযুক্ত,যেমন শক্তিশালীকরণ পাঁজরের ঢালাইএর প্রধান সুবিধাগুলির মধ্যে রয়েছেঃ
শ্রমের তীব্রতা হ্রাস এবং কাজের পরিবেশ উন্নত করুন
ম্যানুয়াল ওয়েল্ডিংয়ের তুলনায় কাজের দক্ষতা ১.৫ গুণ বাড়ান
মানবিক কারণের কারণে খারাপ ওয়েল্ডিং গুণমান এড়ানোর জন্য, ম্যানুয়াল অপারেশনের ত্রুটির হার সাধারণত প্রায় 20%, যখন একটি স্বয়ংক্রিয় ওয়েল্ডিং গাড়ি ব্যবহার করে একটি ওয়েল্ডিং ত্রুটির হার হয় না।অতএব, তার ব্যাপক সুবিধা প্রায় 200% দ্বারা উন্নত করা হয় ম্যানুয়াল ঢালাই তুলনায়
স্বয়ংক্রিয়তার উচ্চ ডিগ্রী ঝালাই মানের স্থিতিশীলতা নিশ্চিত করে
উচ্চ দক্ষতাসম্পন্ন কারিগরি কর্মীদের প্রয়োজন নেই

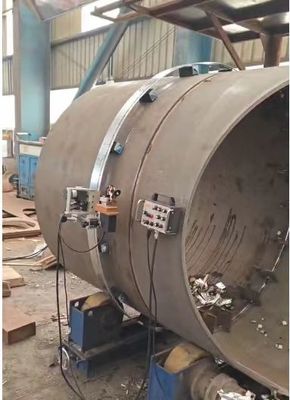

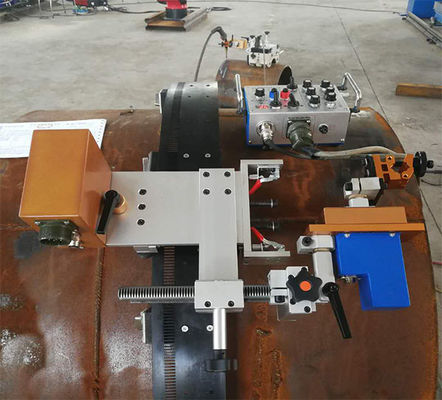

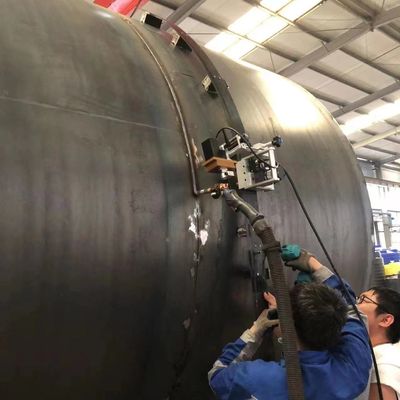

কেএ-এইচ১০ একটি ওয়েল্ডিং সরঞ্জাম যা ট্র্যাকের উপর গিয়ার এবং র্যাক দ্বারা চালিত হয়, যা অনুভূমিক এবং উল্লম্ব বট ওয়েল্ডিংয়ের জন্য ব্যাপকভাবে ব্যবহৃত হয়,বিশেষ করে মাঝারি এবং ঘন প্লেট ওয়েল্ডিং এবং বড় পাইপলাইন পরিধি ওয়েল্ডিং জন্য উপযুক্ত. ওয়েল্ডিং বন্দুকের অবস্থান এবং কোণ সামঞ্জস্য করে, কোণ ওয়েল্ডিং, অনুভূমিক ওয়েল্ডিং, ওভারহেড ওয়েল্ডিং, এবং আর্ক ওয়েল্ডিংও সম্পাদন করা যেতে পারে।এবং কন্ট্রোল প্যানেল বিভক্ত হয় এবং ট্র্যাক উপর হাঁটা সময় welded করা যেতে পারেট্র্যাকটি একটি শক্তিশালী চৌম্বক দিয়ে ওয়ার্কপিসে সংযুক্ত করা হয়, যা ইনস্টলেশন এবং বিচ্ছিন্ন করা সহজ করে তোলে।
বৈশিষ্ট্য
1) KA-H10 বিভিন্ন ওয়েল্ডিং অবস্থান যেমন উল্লম্ব ওয়েল্ডিং, অনুভূমিক ওয়েল্ডিং, পরিধি ওয়েল্ডিং এবং অনুভূমিক ওয়েল্ডিং অর্জন করতে ব্যবহৃত হয়।
2) রৈখিক সুইং ফাংশন দিয়ে সজ্জিত। সুইং মোড, সুইং ব্যাপ্তি, সুইং গতি, সুইং কেন্দ্র অবস্থান, এবং বাম এবং ডান থাকার সময় যেমন বিভিন্ন সুইং পরামিতি সামঞ্জস্য করা যেতে পারে।
৩) গাড়ির চলার গতি ডিজিটালভাবে প্রদর্শন করুন।
৪) সুইং সোয়েডিংয়ের সময় আন্ডারকট এবং অপর্যাপ্ত ওয়েল্ডিংয়ের ঘটনা রোধ করার জন্য, একটি বাম এবং ডান সুইং স্টপ সময় সামঞ্জস্য ফাংশন সেট করা হয়।
5) যখন ldালাই বন্ধ হয়, ldালাই বন্দুক স্বয়ংক্রিয়ভাবে ldালাই মণির কেন্দ্রীয় অবস্থানে ফিরে আসে।
6) স্বয়ংক্রিয় আর্ক স্টপিং ফাংশন দিয়ে সজ্জিত।
7) বর্তমান এবং ভোল্টেজ নিয়ন্ত্রণ ফাংশন এবং ইঞ্চি তারের খাওয়ানোর ফাংশন দিয়ে সজ্জিত।
৮) এটিতে দ্রুত রিটার্ন ফাংশন রয়েছে।
স্ট্যান্ডার্ড কনফিগারেশনটি 1.8 মিটার দীর্ঘ রেলপথ সরবরাহ করে। রেলপথটি ক্ষুদ্র, হালকা ও সরানো সহজ, এবং দীর্ঘ ব্যবহারের জন্য ডক করা যেতে পারে।
প্রযোজ্য
সাধারণত নিয়মিত উল্লম্ব এবং অনুভূমিক বট ওয়েল্ডিং জন্য ব্যবহৃত হয়। ওয়েল্ডিং বন্দুকের অবস্থান এবং কোণ সামঞ্জস্য করে, কোণ ওয়েল্ডিং এবং ক্রস ওয়েল্ডিংও করা যেতে পারে
বিশেষ উল্লেখ
| পয়েন্ট | স্পেসিফিকেশন | নোট | |
| ট্রলি | পাওয়ার ইনপুট | এসি 220V,50/60Hz | |
| আকার | 500 x355 x 243 | W×L×H | |
| ওজন | 10.৬ কেজি | ||
| ডিরভ | গিয়ার এবং র্যাক | ||
| গতি | 0~1040 মিমি/মিনিট | ||
| ওয়েল্ডিং বন্দুক সামঞ্জস্য পরিসীমা | উপরে/নীচে | ±20 মিমি | |
| সামনে এবং পিছনে | ±20 মিমি | ||
| কোণ | ৩৬০° | ||
| চলমান কোণ | ±90° | ||
| ট্র্যাক রেল | ইনস্টল করুন | চৌম্বকীয় প্রকার | |
| আকার | ৪২×২৯.৩ ×১৮০০ | W×H×L | |
| উপাদান | ইস্পাত বেল্ট | ||
| ওজন | ২০ কেজি | ||
|
সুইং |
সুইং মডেল | |
|
| সুইং স্পিড | 0-1520mm/min | ||
| সুইং রেঞ্জ | ±20 মিমি | ||
| বাম থেকে ডান দিকে বাসস্থান সময় | ০-২ | ||
| কেন্দ্রীয় দূরত্ব | ±5 মিমি | ||
মেশিনের সংযোগ
ইনস্টল করুন
(1) ইনস্টলেশনের শর্তাবলীঃ
1. ঢালাইয়ের জন্য প্রয়োজনীয় সরঞ্জাম হল ঢালাই পাওয়ার সাপ্লাই এবং তারের ফিডার ডিভাইস;
2. KA-C1 এর হাঁটার এবং নিয়ন্ত্রণের জন্য ওয়েল্ডিং পাওয়ার সাপ্লাই (AC 220V);
3. ওয়েল্ডিং জন্য CO2 গ্যাস ট্যাংক;
4. CO2 স্বয়ংক্রিয় ldালাই জন্য সরাসরি ldালাই বন্দুক;
5. অন্যান্য প্রয়োজনীয় কাজের জন্য মৌলিক সরঞ্জাম;
(২) সিস্টেম সংযোগ পদ্ধতি
1. ট্র্যাক ইনস্টল করুন, যা নিশ্চিত করতে হবে যে ট্রলি এর ঢালাই দিক ঢালাই seam সমান্তরাল হয়
2. ট্রলিবাস ইনস্টল করুন এবং ট্রলিবাসের ট্র্যাক চাকা ট্র্যাক উপর clamping ইনস্টলেশন হ্যান্ডেল ব্যবহার
3. তারের ফিডার উপর ঢালাই তারের ইনস্টল করুন এবং ঢালাই বন্দুক শেষ পর্যন্ত এটি টান
4. তারের ফিডার থেকে ঢালাই বন্দুক পোর্ট সংযোগ
5. গাড়ির কন্ট্রোল প্যানেলে 8P পোর্টে নিয়ন্ত্রণ পাওয়ার ক্যাবল সংযোগ করুন
6. নিয়ন্ত্রণ পাওয়ার ক্যাবল এসি 220 সংযোগ করুন
