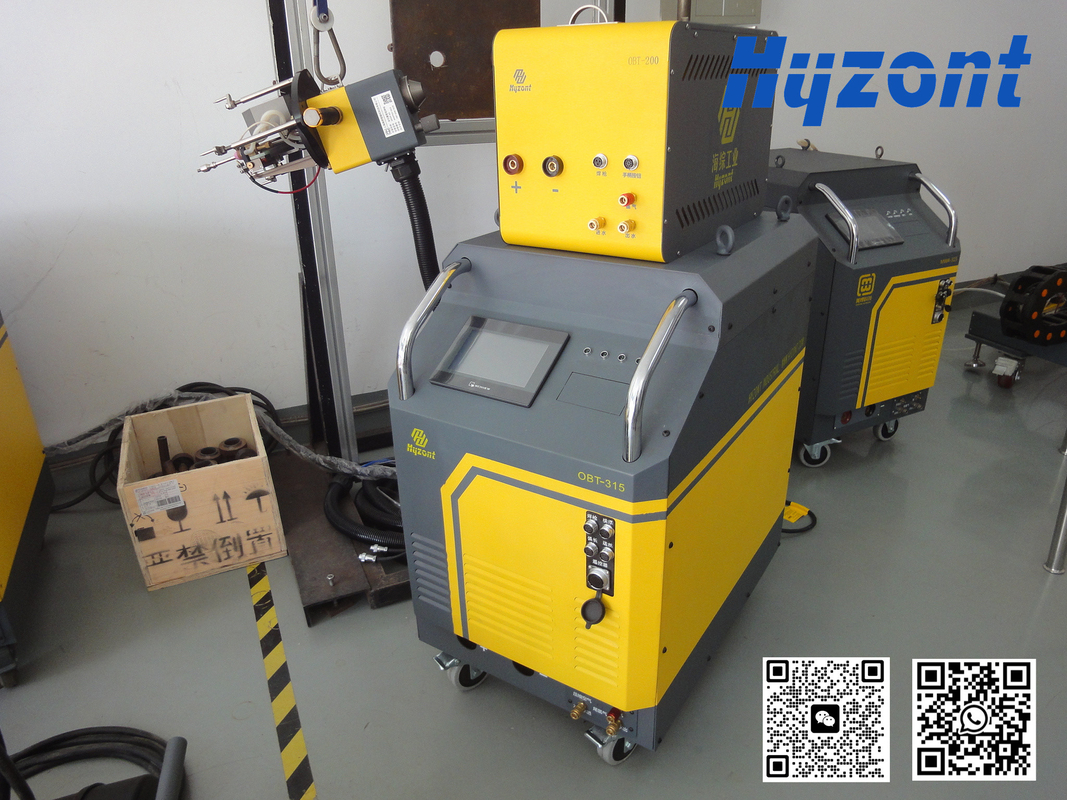

তারের খাওয়ানো সহজ অবস্থানের সাথে টিউবশিট eldালাই মেশিনে প্রসারিত টিউব
| Name: | টিউব টু টিউব শীট ওয়েল্ডিং মেশিন | Model: | TTS-30 |
| Tube OD: | 12-76 মিমি | Welding Cuttent: | 315A |
| Type of Welding: | TIG/GTAW | Input Power: | 380v |
| Tube Type: | প্রসারিত টিউব বা ফ্লাশ টিউব | Protective Gas: | আর্গন |
| High Light: | টিউব ldালাই মেশিন,টিউব থেকে নল শীট অরবিটাল ldালাই |
||
প্রোট্রুডিং টিউব ওয়েল্ডিং হেড টিউব টু টিউব ওয়েল্ডিং মেশিন টিআইজি ফিউশন ওয়েল্ডিং
প্রয়োগ:
এই ওয়েল্ডিং হেডটি বিশেষভাবে ডিজাইন করা একটি টিআইজি ওয়েল্ডিং হেড যা টিউব টু টিউবশীট ওয়েল্ড তৈরি করে, যা কার্বন স্টিল, স্টেইনলেস স্টিলের জন্য উপযুক্ত, প্রধানত প্রোট্রুডেড টিউব, ফ্ল্যাশ টিউব এবং ইন্ডেন্টেড টিউব সংযোগের জন্য তার ফিডিং সহ বা ছাড়া।
ফিলার তার যোগ করার প্রয়োজন এমন ওয়েল্ডের জন্য, ওয়েল্ড হেডে একটি ঐচ্ছিক তার ফিডার লাগানো যেতে পারে। একটি স্ট্যান্ডার্ড তার স্পুল, সরাসরি হেডে লাগানো, সুনির্দিষ্ট এবং ইতিবাচক তার ফিডিং সরবরাহ করে, যা ফ্লোর-মাউন্টেড ফিডারগুলির সাথে সম্ভব নয়।
এই ওয়েল্ড হেডগুলি স্টিম জেনারেটর এবং হিট এক্সচেঞ্জারগুলির উত্পাদন এবং মেরামতের জন্য মেশিন ওয়েল্ডিংয়ের উত্পাদনশীলতা এবং পুনরাবৃত্তিমূলক নির্ভুলতা নিয়ে আসে।
এই মেশিনটি ব্যাপকভাবে প্রয়োগ করা হয়
- টিউবুলার হিট এক্সচেঞ্জার টিউব ওয়েল্ডিং
- বয়লার টিউব টু টিউব শীট ওয়েল্ডিং
- প্রোট্রুডিং টিউব ওয়েল্ডিং
- ফ্ল্যাশ টিউব ওয়েল্ডিং
বৈশিষ্ট্য
- সহজ পজিশনিংয়ের জন্য সম্প্রসারণযোগ্য বায়ুসংক্রান্ত ম্যান্ড্রেল
- ছোট হিট এক্সচেঞ্জারের জন্য উপযুক্ত দ্রুত এবং নির্ভুল পারফরম্যান্স সহ উচ্চ নির্ভুলতা
- ম্যানুয়াল সমন্বয়ের জন্য অন এবং অফ ফাংশন সহ অটো এভিসি নিয়ন্ত্রণ
- জল-শীতল টিআইজি ওয়েল্ড হেড, টাংস্টেন পরিবর্তন বা সামঞ্জস্য করা সহজ
- অবতল, প্রোট্রুডেড বা ফ্ল্যাশ টিউব প্রান্তের জন্য সমন্বিত তার ফিড
- হ্যান্ডেলের উপর বোতামগুলি সহজ অপারেশনের জন্য
- ওয়েল্ডের স্ব-কেন্দ্রিকতার জন্য স্থানীয় গাইড ব্যবহার করে 19-76 মিমি ওডি
- প্রস্তাবিত পাওয়ার সোর্স OBT-315
স্পেসিফিকেশন
| মডেল | TTS-30 |
| উপাদান | কার্বন স্টিল, স্টেইনলেস স্টিল |
| সংযোগের ধরণ | প্রোট্রুডিং টিউব বা ফ্ল্যাশ টিউব |
| ওয়েল্ডিং প্রক্রিয়া | টিআইজি/জিটিএডব্লিউ |
| টিউব ওডি(মিমি) | 19-76 |
| ওয়েল্ডিং টর্চ কোণ | 0-30 |
| টাংস্টেন ওডি(মিমি) | 1.6-2.4 |
| ওয়েল্ডিং তার ডায়া(মিমি) | Φ0.8মিমি/Φ1.0মিমি |
| সর্বোচ্চ তার ফিডিং গতি | 2200মিমি/মিনিট |
| সুইং ওয়েল্ডিং | হ্যাঁ |
| ঘূর্ণায়মান | 360 ডিগ্রি ফ্রি রোটেটেড এবং অটো রিসেট; সমস্ত পজিশন ওয়েল্ডিং; |
| ঘূর্ণন গতি(আরপিএম) | 0.37-5.58 আরপিএম |
| সুরক্ষামূলক গ্যাস | আর্গন |
| শীতলীকরণ | জল |
| তারের দৈর্ঘ্য | 6মি |
| প্রধান মাত্রা(মিমি) | |
| ওজন(কেজি) | 9কেজি |
পাওয়ার সোর্স স্পেসিফিকেশন
| মডেল | OBT-315 |
| ওয়েল্ডিং সোর্স | প্যানাসনিক YC-315TX |
| পাওয়ার সোর্স টাইপ | ইনভার্টার |
| ওয়েল্ডিং কারেন্ট | 5-315A |
| ডিউটি সাইকেল | 315A/60%；250A/95% ；244A 100 % |
| ইনপুট ভোল্টেজ | AC380V ± 10 % 50/ 60 Hz |
| মোট শক্তি | 8.3KVA |
| শীতলীকরণ | বিল্ড-ইন ওয়াটার কুলিং সিস্টেম |
| ডিসপ্লে | 7" টাচ স্ক্রিন |
| প্রোগ্রাম স্টোরেজ | 80 |
| ইনসুলেশন গ্রেড | এফ |
| সুরক্ষা ক্লাস | IP21 |
| ওজন | 120কেজি |
| মাত্রা | 740*520*910 |
বিস্তারিত ছবি

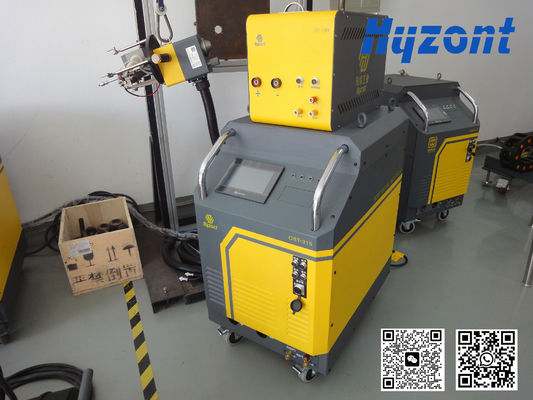

প্রোট্রুডিং টিউবটু টিউবশীট ওয়েল্ডিং মেশিন
TTS-30 টিআইজি ওয়েল্ডিং হেড অফ টিউব টু টিউবশীট ওয়েল্ডিং মেশিন
https://www.youtube.com/watch?v=Zy2-DhXAMAc
