হিট এক্সচেঞ্জার অরবিটাল ওয়েল্ডিং সিস্টেম / ফ্লাশ টিউব অটো ওয়েল্ডিং মেশিন
| Name: | টিউব থেকে টিউব শীট eldালাই মেশিন | Model: | TTS-30 |
| Tube OD: | 12-76mm | Welding Cuttent: | 315A |
| Type of Welding: | স্পর্শ / GTAW | Input Power: | 380V |
| Tube Type: | প্রোট্রুডিং টিউব বা ফ্লাশ টিউব | Protective Gas: | বায়ুমণ্ডলীয় গ্যাসবিশেষ |
| High Light: | টিউব ldালাই মেশিন,টিউব থেকে নল শীট অরবিটাল ldালাই |
||
তাপ এক্সচেঞ্জার ফ্লাশ টিউব ঢালাই মেশিন টিউব থেকে টিউব শীট ঢালাই মেশিন
মডেলঃ টিটিএস-৩০
প্রয়োগঃ
এই ওয়েল্ডিং হেডটি টিআইজি ওয়েল্ডিং হেড যা বিশেষভাবে টিউব থেকে টিউব শীট ওয়েল্ড তৈরির জন্য ডিজাইন করা হয়েছে, যা কার্বন ইস্পাত, স্টেইনলেস স্টিল, প্রধানত বহির্মুখী টিউব,ফ্লাশ টিউব এবং ইন্ডেন্ট টিউব সংযোগ, তারের ফিডিং সহ বা ছাড়া.
ভরাট তারের সংযোজন প্রয়োজন welds জন্য, একটি ঐচ্ছিক তারের ফিডার ঢালাই মাথা উপর মাউন্ট করা যেতে পারে। একটি স্ট্যান্ডার্ড তারের spool, সরাসরি মাথা উপর মাউন্ট, সঠিক এবং ধনাত্মক তারের খাওয়ানো প্রদান,মেঝে-মাউন্ট করা ফিডার দিয়ে সম্ভব নয়.
এই ওয়েল্ড হেডগুলি বাষ্প জেনারেটর এবং তাপ এক্সচেঞ্জারগুলির উত্পাদন এবং মেরামতের জন্য মেশিন ওয়েল্ডিংয়ের উত্পাদনশীলতা এবং পুনরাবৃত্তিযোগ্য নির্ভুলতা নিয়ে আসে।
এই মেশিনটি ব্যাপকভাবে ব্যবহৃত হয়
- টিউবলার তাপ এক্সচেঞ্জার টিউব ওয়েল্ডিং
- বোতল টিউব থেকে টিউব শীট ওয়েল্ডিং
- প্রসপন্ডিং টিউব ওয়েল্ডিং
- ফ্লাস টিউব ওয়েল্ডিং
বৈশিষ্ট্য
- সহজ অবস্থানের জন্য প্রসারিত বায়ুসংক্রান্ত ম্যান্ড্রেল
- দ্রুত এবং সঠিক কর্মক্ষমতা সঙ্গে উচ্চ নির্ভুলতা, ছোট তাপ এক্সচেঞ্জার জন্য উপযুক্ত
- ম্যানুয়াল সমন্বয় জন্য চালু এবং বন্ধ ফাংশন সঙ্গে স্বয়ংক্রিয় AVC নিয়ন্ত্রণ
- জল শীতল টিআইজি ওয়েল্ড হেড, পরিবর্তন বা সামঞ্জস্য করা সহজ টংস্টেন
- ইন্টিগ্রেটেড ওয়্যার ফিড, ইনক্রিসড, প্রোউডড বা ফ্লাশ টিউব শেষের জন্য
- সহজ অপারেশন জন্য হ্যান্ডেল উপর বোতাম
- 19-76mm ওডি ওয়েডগুলির স্ব-কেন্দ্রীকরণের জন্য স্থানীয় গাইড ব্যবহার করে
- প্রস্তাবিত পাওয়ার সোর্স OBT-315
স্পেসিফিকেশন
| মডেল | টিটিএস-৩০ |
| উপাদান | কার্বন ইস্পাত, স্টেইনলেস স্টীল |
| সংযোগের ধরন | প্রসারিত টিউব বা ফ্লাশ টিউব |
| ওয়েল্ডিং প্রক্রিয়া | টিআইজি/জিটিএডব্লিউ |
| টিউব ওডি ((মিমি) | ১৯-৭৬ |
| ওয়েল্ডিং টর্চের কোণ | 0-30 |
| টংস্টেন ওডি ((মিমি) | 1.৬-২।4 |
| ওয়েল্ডিং তারের ব্যাসার্ধ ((মিমি) | Φ0.8mm/Φ1.0mm |
| সর্বাধিক তারের খাওয়ানোর গতি | 2200 মিমি/মিনিট |
| সুইং ওয়েল্ডিং | হ্যাঁ। |
| ঘূর্ণনশীল | 360 ডিগ্রী বিনামূল্যে ঘোরানো এবং স্বয়ংক্রিয় পুনরায় সেট; সব অবস্থান ঢালাই; |
| ঘূর্ণন গতি ((rpm) | 0.37-5.58 rpm |
| সুরক্ষা গ্যাস | আর্গন |
| ঠান্ডা | পানি |
| তারের দৈর্ঘ্য | ৬ মিটার |
| প্রধান মাত্রা ((মিমি) | |
| ওজন ((কেজি) | ৯ কেজি |
পাওয়ার সোর্স স্পেসিফিকেশন
| মডেল | ওবিটি-৩১৫ |
| ওয়েল্ডিং সোর্স | প্যানাসনিক YC-315TX |
| পাওয়ার সোর্সের ধরন | ইনভার্টার |
| ওয়েল্ডিং বর্তমান | ৫-৩১৫এ |
| ডিউটি চক্র | ৩১৫এ/৬০%;২৫০এ/৯৫%;২৪৪এ ১০০% |
| ইনপুট ভোল্টেজ | AC380V ± 10 % 50/60 Hz |
| মোট ক্ষমতা | 8.3 কেভিএ |
| ঠান্ডা | বিল্ট-ইন ওয়াটার কুলিং সিস্টেম |
| প্রদর্শন | ৭ ইঞ্চি টাচ স্ক্রিন |
| প্রোগ্রাম স্টোরেজ | 80 |
| আইসোলেশন গ্রেড | এফ |
| সুরক্ষা শ্রেণি | আইপি২১ |
| ওজন | ১২০ কেজি |
| মাত্রা | ৭৪০*৫২০*৯১০ |
বিস্তারিত ছবি

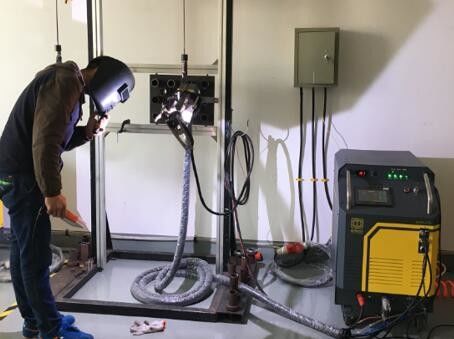

প্রসারিত টিউবটিউবশীট ওয়েল্ডিং মেশিনে
টিটিএস-৩০ টিআইজি ওয়েল্ডিং হেড অফ টিউব টু টিউবশীট ওয়েল্ডিং মেশিন
OBT-315 টিআইজি টিউব থেকে টিউব শীট ওয়েল্ডিং মেশিনের জন্য ওয়েল্ডিং উত্স
অর্ডার তথ্য
| অর্ডার কোড | K-31580-P |
| প্যাকিং | ফ্লাইট কেস |
| প্যাকেজিং আকার | ৫৫০*৫০০*৪০০ মিমি |
| প্যাকেজিং ওজন | ১৫ কেজি + ১৩০ কেজি (ওবিটি-৩১৫) । |
| বিতরণ সময় | অর্থ প্রদানের ১৫ দিন পর |
হাইজন্ট টিটিপি-৩০ টিউব টু টিউব শীট ওয়েল্ডিং মেশিন ইউটিউব ভিডিও লিঙ্কঃ
https://www.youtube.com/watch?v=Zy2-DhXAMAc
মূল বিক্রয় পয়েন্ট
- ৩১৫এ টিউব ওয়েল্ডার
- টাচ স্ক্রিন ওয়েডার
- টিউব ওয়েল্ডার
টাচ স্ক্রিন ডিসপ্লে এবং স্বয়ংক্রিয় ডেটা রেকর্ডিং সহ ৩১৫এ টিউব-টু-টিউবশীট ওয়েল্ডিং মেশিন
