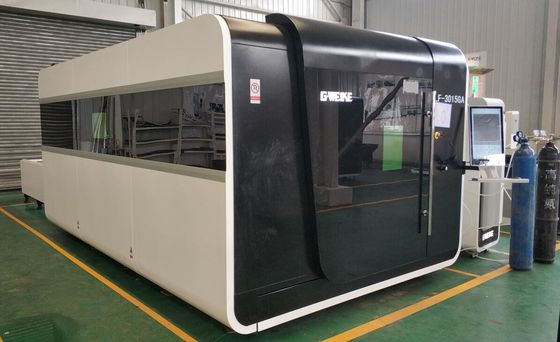

5 * 10 ফুট কাটিং অটো এক্সচেঞ্জ 2 কেডব্লিউ সিএনসি ফাইবার লেজার কাটার
পণ্যের বিবরণ
| নাম: | সিএনসি ফাইবার লেজার কাটিং মেশিন | মডেল: | এলএফ-3015GA |
|---|---|---|---|
| ক্ষমতা: | 2kw | বেধ কাটা: | 0.5-18 মিমি কার্বন ইস্পাত |
| বিশেষভাবে তুলে ধরা |
GWEIKE LF-3015GA ফাইবার লেজার,5x10 ফুট অটো এক্সচেঞ্জ টেবিল,2kW সিএনসি লেজার কাটার |
||
পণ্যের বর্ণনা
2 কিলোওয়াট সিএনসি ফাইবার লেজার কাটার স্বয়ংক্রিয়ভাবে বিনিময় কাটিয়া প্যালেট 5 x 10 ফুট কাটিয়া এলাকা
নামঃ সিএনসি ফাইবার লেজার কাটিং মেশিন
মডেলঃ LF-3015GA
অ্যাপ্লিকেশনঃ ধাতব প্লেট কাটা
ফাইবার লেজার কাটার মেশিনের সুবিধা
উচ্চমানের লেজার বিম
ছোট ফোকাস পয়েন্ট, ভাল প্রসেসিং গুণমান, দক্ষ কাজের প্রক্রিয়া।
দ্রুত কাটিয়া গতিঃ একই শক্তি CO2 লেজার কাটিয়া মেশিনের চেয়ে দ্বিগুণ দ্রুত।
উচ্চ স্থিতিশীলতাঃ সর্বোচ্চ ১০০,০০০ ঘন্টা মূল অংশের জীবনকাল।
শক্তি সঞ্চয় এবং পরিবেশ সুরক্ষা; 30% পর্যন্ত এবং CO2 লেজার জেনারেটরের তুলনায় 3 গুণ বেশি ইলেক্ট্রো-অপটিক্যাল রূপান্তর দক্ষতা।
অনেক বেশি কম শক্তি খরচঃ CO2 লেজারের শক্তির চেয়ে 20-30% কম শক্তি খরচ
কম রক্ষণাবেক্ষণ খরচঃ কোন লেজার শক্তি কাজ গ্যাস প্রয়োজন, কোন প্রতিফলক প্রয়োজন।
অপটিক্যাল ফাইবার লেজার ট্রান্সমিশন ব্যবহার করা সহজ, অপটিক্যাল পথ সামঞ্জস্য করা সহজ,
লেজার পাওয়ারের ছোট ভলিউম, যন্ত্রপাতি মেশিনের কম্প্যাক্ট কাঠামো সহজ থেকে নমনীয় machining
মেশিনের বৈশিষ্ট্য
কাঠামোঃ অ্যালুমিনিয়াম ঢালাই
সম্পূর্ণ কাঠামো চমৎকার কম্পন প্রতিরোধ ক্ষমতা এবং অনমনীয়তা, উচ্চ গতির চলমান স্থিতিশীলতা এবং উচ্চ নির্ভুলতা কাটা বৈশিষ্ট্য আছে।
ক্রস বিমঃ ঝালাই কাঠামো কম্পন বৃদ্ধির, হালকা ওজন এবং চমৎকার অনমনীয়তা এবং গতিশীল কর্মক্ষমতা।
বায়ু বিতরণ সিস্টেমঃ বায়ু বিতরণ সিস্টেম কেন্দ্রীভূত নিয়ন্ত্রণ গ্রহণ করে, স্বয়ংক্রিয়ভাবে গ্যাস টাইপ এবং গ্যাস প্রবাহ স্যুইচ করতে সক্ষম। মেশিন টুল অন্তর্নির্মিত বায়ু নিয়ন্ত্রণ সিস্টেম আছে।যদি ক্লায়েন্ট কাটা গ্যাস হিসাবে সংকুচিত বায়ু ব্যবহার করে, বায়ু সংকোচকারী, শুকানোর যন্ত্র এবং ফিল্টার কিনতে হবে।
কাটিয়া মাথাঃ স্বয়ংক্রিয় ট্র্যাকিং, ম্যানুয়াল ফোকাসিং, উচ্চ চাপ কাটিয়া, সেকেন্ডারি কুলিং নল ফাংশন সঙ্গে। এটি স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা, ব্যবহার করা সহজ।উচ্চ ভোল্টেজ এবং নিম্ন ভোল্টেজ কাটা যাবে, অটোমেটিক ট্র্যাকিং সিস্টেমের উচ্চতার সাথে।
স্বয়ংক্রিয় কাটিয়া উচ্চতা ট্র্যাকিং সিস্টেম
উচ্চ পারফরম্যান্স নন-স্পর্শ ক্যাপাসিট্যান্স উচ্চতা সেন্সর গ্যাস চাপ ≥2.5 এমপিএ, স্টেইনলেস স্টিল প্লেট কাটা প্রক্রিয়া উচ্চতর ট্র্যাকিং নির্ভুলতা এবং স্থিতিশীলতা আছে,এবং যা সরাসরি প্লাস্টিকের ফিল্ম দিয়ে কাটা যায়.
জল শীতল
সমস্ত মূল উপাদানগুলির জন্য পর্যাপ্ত শীতলতা সম্পূর্ণ মেশিনের নিরাপদ অপারেশন নিশ্চিত করে।
ওয়াটার কুলার সম্পূর্ণ স্বয়ংক্রিয় লেজার উৎস দ্বারা নিয়ন্ত্রিত হয় এবং কোন আরো অপারেশন ছাড়া চলমান, ভাল নিরাপত্তা সুরক্ষা, ওভার তাপমাত্রা সুরক্ষা ফাংশন, ফেজ অভাব,চাপ এবং পানি, ভোল্টেজের অধীনে, ওভারলোড সুরক্ষা ফাংশন। স্থিতিশীল কর্মক্ষমতা, রক্ষণাবেক্ষণ সহজ, লেজারের প্রয়োজনীয়তা এবং আলোর পথের বাহ্যিক শীতলতা মেনে চলুন।
৫. প্রযুক্তিগত বিবরণী
| বর্ণনা | প্রযুক্তিগত তারিখ | নোট |
| কাটা এলাকা ((মিমি) | ১৫০০ x ৩০০০ | |
| এক্স অক্ষ (মিমি) | 3000 | |
| Y-অক্ষ ((মিমি) | 1500 | |
| Z-অক্ষ ((মিমি) | 120 | |
| কাটা বেধ ((মিমি) | হালকা ইস্পাতঃ ০.৫-১৮ স্টেইনলেস স্টীল: ০.৫-১২ অ্যালুমিনিয়াম খাদঃ ০.৫-১০ | |
| লেজার কাটার নির্ভুলতা ((মিমি) | 0.1-0.2 | |
| মেশিন টুল পুনরায় অবস্থান সঠিকতা ((মিমি) | ±0.02 | |
| মেশিন টুল নির্ভুলতা ((মিমি) | ±0.03 | |
| সর্বোচ্চ গতি (m/min) | 80 | |
| ত্বরান্বিত গতি (জি) | 0.8 | |
| লেজার পাওয়ার (ওয়াট) | ৩০০০ ওয়াট | |
| মোট শক্তি (কেডব্লিউ) | 30 | |
| মেশিনের মাত্রা (LxWxH) | 9245x2834x2180 | |
| ওজন (কেজি) | 11000 | |

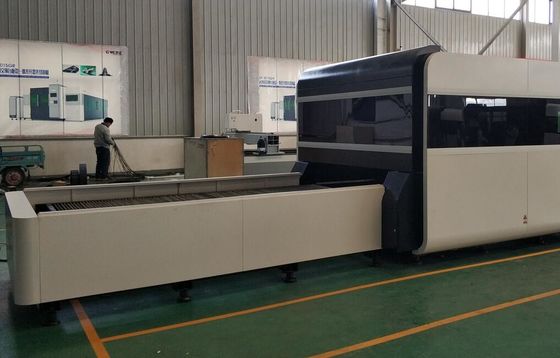

| কাটার টেবিল | অটো এক্সচেঞ্জ প্যালেট টেবিল | |
| প্রতিরক্ষামূলক কভার | সম্পূর্ণ সুরক্ষা কভার | |
| বিনিময় সমাপ্তির সময় | ৫০ সেকেন্ড। |
৬ মূল অংশের তালিকা
| না. | নাম | ব্র্যান্ড | উৎপত্তিস্থল | Qty ((সেট) |
| 1 | ফাইবার লেজার সোর্স | আইপিজি ৩০০০ ওয়াট (YLS-3000) | মার্কিন যুক্তরাষ্ট্র | 1 |
| 2 | লেজার কাটার মাথা | RAYTOOLS | সুইজারল্যান্ড | 1 |
| 3 | মেশিন টুল বডি | TAYOR | চীন | 1 |
| 4 | ক্রস বিম | TAYOR | চীন | 1 |
| 5 | কাটার টেবিল | TAYOR | চীন | 1 |
| 6 | গিয়ার বক্স | এপিএক্স | তাইওয়ান | 1 |
| 7 | এক্স অক্ষের গিয়ার এবং র্যাক | YYC | তাইওয়ান | 1 |
| 8 | Y অক্ষের গিয়ার এবং র্যাক | YYC | তাইওয়ান | 1 |
| 9 | Z অক্ষ স্ক্রু রড | হিউইন | তাইওয়ান | 1 |
| 9 | রৈখিক গাইড রেল | হিউইন | তাইওয়ান | 1 |
| 10 | নিউম্যাটিক সিস্টেম | এসএমসি | জাপান | 1 |
| 11 | ওয়াটার কুলিং মেশিন | টংফেই | চীন | 1 |
| 12 | বৈদ্যুতিক উপাদান | স্নাইডার | জার্মানি | 1 |
| 13 | সিএনসি কন্ট্রোলার এবং টর্চ সেন্সর | সিপকাট | চীন | 1 |
| 14 | এসি সার্ভো মোটর এবং রিভার | ইয়াসকাওয়া | জাপান | 1 |
| 15 | সিএডি/সিএএম নেস্ট সফটওয়্যার | সিপনেস্ট | চীন | 1 |
| 16 | বৈদ্যুতিক ক্যাবিনেট | TAYOR | চীন | 1 |
| 17 | ধোঁয়াশাহী ফ্যান | TAYOR | চীন | 1 |
| 18 | অবশিষ্ট বালতি | TAYOR | চীন | 1 |
| 19 | 50 কেভিএ ভোল্টেজ স্ট্যাবিলিজার | ডিলিক্স | চীন | 1 |
| 20 | বায়ু সংকোচকারী | ZIQI | চীন | 1 |
| 21 | এয়ার ড্রায়ার | ZIQI | চীন | 1 |
৭. কাজের শর্ত
| না, না। | পয়েন্ট | বিষয়বস্তু | প্রয়োজনীয়তা | নোট |
| 1 | পাওয়ার সাপ্লাই | তিন-ফেজ | 380V±5%/50 Hz/60A | |
| 2 | পানি সরবরাহ | শীতল জল | নিষ্কাশিত জল | |
| 3 | গ্যাস | O2 ((1MPa), N2 ((2.5MPa) | ||
| বায়ু | কাজের চাপ ১.২৫ এমপিএ | |||
| প্রবাহের হার ১.৩ মিটার/মিনিট | ||||
| 4 | কাজের অবস্থা | তাপমাত্রা | -৫-৪৫° | |
| আর্দ্রতা | ৭০% এর কম | |||
| ফাউন্ডেশন | ক্ষেত্রের স্তর এবং কোন শক্তিশালী কম্পন ঘিরে | |||
| 5 | প্লেট | অস্থির | ||
সিএনসি কন্ট্রোলার
এআই, ডিএক্সএফ, পিএলটি, গারবার এবং অন্যান্য গ্রাফিক ডেটা ফর্ম্যাটগুলি সমর্থন করে এবং ম্যাটার ক্যাম, টাইপ 3 এবং অন্যান্য সফ্টওয়্যার দ্বারা উত্পন্ন আন্তর্জাতিক স্ট্যান্ডার্ড জি কোড গ্রহণ করে।
l DXF এবং অন্যান্য বাহ্যিক ফাইল খোলার / আমদানি করার সময় স্বয়ংক্রিয় অপ্টিমাইজেশান পরিচালনা করুন, যার মধ্যে রয়েছেঃ পুনরাবৃত্তি লাইন অপসারণ, সংযুক্ত লাইন একত্রিত করুন,ক্ষুদ্র গ্রাফিক্স অপসারণ এবং স্বয়ংক্রিয়ভাবে ভিতরে এবং বাইরে dies পার্থক্য এবং বাছাই পরিচালনা. স্বয়ংক্রিয় অপ্টিমাইজেশান প্রক্রিয়া সংজ্ঞায়িত করা যেতে পারে, এবং উপরে প্রতিটি ফাংশন এছাড়াও ম্যানুয়ালি সম্পন্ন করা যেতে পারে।
সাধারণ সম্পাদনা এবং টাইপসেটিং ফাংশন সমর্থন করতে, সহঃ জুম ইন এবং জুম
আউট, ঘূর্ণন, সমন্বয়, কপি, সংমিশ্রণ, মসৃণতা এবং সংযোগ এবং তাই উপর।
লিড সেট করার সবচেয়ে সহজ উপায় ব্যবহার করতে, স্লট ক্ষতিপূরণ, মাইক্রো সংযোগ, সেতু
সংযোগ, ওভার কাট, লিড সিল ফাঁক ইত্যাদি।
মেঘলা কাটা এবং ইয়াং কাটা পার্থক্য করতে, slotted দিক নির্ধারণ
মেঘলা কাটা এবং ইয়াং কাটা অনুযায়ী ক্ষতিপূরণ, এবং LED চেক করুন।
কার্ভ বিভাজন এবং সংযোগ সমর্থন, কার্ভ মসৃণতা, টেক্সট-টু-কার্ভ, উপাদান
একীভূত হচ্ছে এবং বিস্ফোরিত হচ্ছে।
সঙ্গে নমনীয় স্বয়ংক্রিয় বাছাই এবং ম্যানুয়াল বাছাই ফাংশন,
গ্রুপের মাধ্যমে প্রসেসিং অর্ডার ঠিক করুন।
প্রক্রিয়াকরণ আদেশ বিশেষ ব্রাউজিং ক্ষমতা সঙ্গে, প্রক্রিয়াকরণ আদেশ চেক করতে
অনুকরণের চেয়ে আরও ইন্টারেক্টিভ উপায়।
পলি পঞ্চিং এবং ইনক্রিমেন্টাল পঞ্চিং, প্রাক-পঞ্চিং সমর্থন করতে।
পৃথক লেজার শক্তি, ফ্রিকোয়েন্সি, লেজার ফর্ম, গ্যাসের ধরন, বায়ু চাপ এবং
পাঞ্চিং প্রসেস এবং কাটিয়া প্রসেস জন্য উচ্চতা অনুসরণ।
স্পিড ক্যাপাসিটি কন্ট্রোল সমর্থন এবং পৃথক সীসা গতি সেট করতে।
সঙ্গে শক্তিশালী উপাদান লাইব্রেরি ফাংশন, সব প্রক্রিয়াকরণ পরামিতি রাখা যাতে এটি হতে পারে
একই উপাদান জন্য আবার সরবরাহ করা হয়।
প্রসেসিং ব্রেকপয়েন্ট মেমরির সাথে, ব্রেকপয়েন্টকে সামনের দিকে এবং পিছনের দিকে ট্র্যাক করতে;
কিছু গ্রাফিক্স প্রসেস করুন।
স্টপ বা অস্থায়ী স্টপ প্রক্রিয়ার যে কোন পয়েন্টে অবস্থান করতে সক্ষম হতে; শুরু করতে
যে কোন অবস্থান থেকে প্রক্রিয়াকরণ।
একই সফটওয়্যার সেট বৃত্তাকার পাইপ কাটা এবং সমতল কাটা সমর্থন করে, এবং
প্রোগ্রামিং ঠিক একই; intersecting লাইন কাটা সমর্থন করার জন্য।
কভারকাট, স্বয়ংক্রিয় অনুসন্ধান প্রান্ত, কাটার শুরু এবং কাটার উত্তোলন সমর্থন করার জন্য।
শক্তিশালী সম্প্রসারণ ক্ষমতা সঙ্গে, যতটা 15 PLC প্রক্রিয়া সম্পাদনা এবং 30 টিরও বেশি
প্রোগ্রামযোগ্য প্রক্রিয়া।
প্রোগ্রামযোগ্য ইনপুট এবং আউটপুট আউটপুট, প্রোগ্রামযোগ্য অ্যালার্ম ইনপুট2
ওয়্যারলেস টিচবক্স এবং ইথারনেট3 এর মাধ্যমে সিস্টেমের রিমোট কন্ট্রোল সমর্থন করার জন্য।
