Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG4000 3000x12000mm Hypertherm MAXPRO200
পণ্যের বিবরণ
| মেশিনের ধরন: | গ্যান্ট্রি টাইপ সিএনসি প্লাজমা এবং অক্সি-ফুয়েল কাটার মেশিন | মডেল: | HZSG4000 |
|---|---|---|---|
| কার্যকর কাটিয়া অঞ্চল: | 3000x12000 মিমি | সিএনসি কন্ট্রোলার: | হাইপারথার্ম এজ কানেক্ট |
| প্লাজমা শক্তি উৎস: | হাইপারথার্ম MAXPRO200 | প্লাজমা কাটিয়া বেধ: | ড্রস-ফ্রি হালকা ইস্পাত 20 মিমি; পিয়ার্স 25 মিমি; বিচ্ছেদ 45 মিমি |
| অক্সি-জ্বালানি কাটিং পুরুত্ব: | 6-120 মিমি | প্লাজমা কাটার গতি: | 50-5000 মিমি/মিনিট |
| অক্সি-জ্বালানি কাটার গতি: | 0-800 মিমি/মিনিট | নিষ্ক্রিয় চলমান গতি: | 0-12000 মিমি/মিনিট |
| অনুদৈর্ঘ্য রেল দৈর্ঘ্য: | ১৪০০০ মিমি | র্যাক পিচ: | CP6, নির্ভুলতা গ্রেড 7 |
| ড্রাইভ মডেল: | ডুয়াল সাইড ড্রাইভ | সার্ভো মোটর: | প্যানাসনিক A5 এসি সার্ভো |
| গিয়ার বক্স: | জার্মানি SEW গিয়ার বক্স | উচ্চতা নিয়ন্ত্রণ: | আর্ক ভোল্টেজ THC + ক্যাপাসিট্যান্স কন্ট্রোলার |
| নেস্টিং সফটওয়্যার: | ফাস্টক্যাম প্রো | পিএলসি: | ডেল্টা |
| বৈদ্যুতিক উপাদান: | স্নাইডার | ইনপুট পাওয়ার: | 5KW, 50KVA প্লাজমা উৎস |
| সরবরাহ ভোল্টেজ: | 3x380V / 220V 50Hz | টর্চ উত্তোলন দূরত্ব: | 200 মিমি |
| টর্চ উচ্চতা নির্ভুলতা: | +/-1.0 মিমি | অবস্থান নির্ভুলতা: | +/-0.2 মিমি/10 মি |
| কাটিং উপকরণ: | হালকা ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম | কার্যকর কাটিং প্রস্থ: | 3000 মিমি |
| কার্যকর কাটিয়া দৈর্ঘ্য: | 12000 মিমি | ||
| বিশেষভাবে তুলে ধরা |
ভারী ডিউটি গ্যান্ট্রি ওয়েল্ডেড মেশিন বডি,প্যানাসনিক A5 AC সার্ভো ডুয়াল ড্রাইভ,হাইপারথার্ম MAXPRO200 প্লাজমা পাওয়ার সোর্স |
||
পণ্যের বর্ণনা

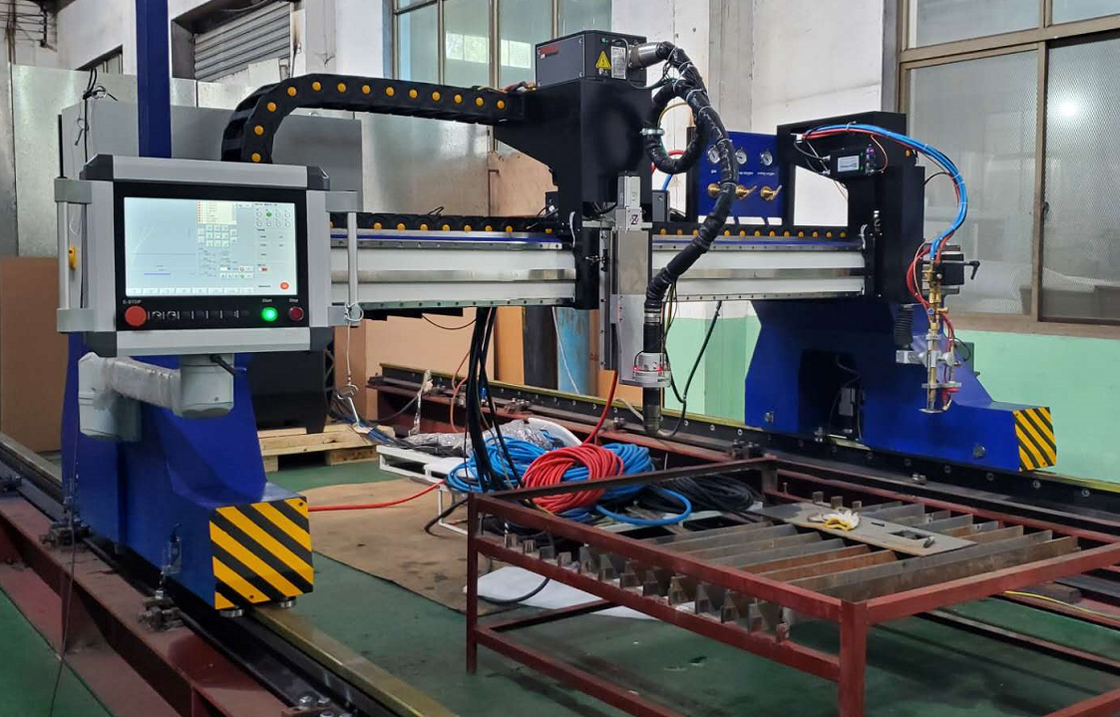

Hyzont HZSG4000 গ্যান্ট্রি সিএনসি প্লাজমা এবং অক্সি-ফুয়েল কাটিং মেশিন
The HZSG4000 একটি হেভি-ডিউটি গ্যান্ট্রি টাইপ সিএনসি প্লাজমা এবং অক্সি-ফুয়েল কাটিং মেশিন যা স্টিল স্ট্রাকচার ফেব্রিকেশন, প্রেসার ভেসেল বিল্ডিং এবং শিপইয়ার্ডের জন্য তৈরি করা হয়েছে। এটি একটি একক রিজিড গ্যান্ট্রিতে একটি হাইপারথার্ম MAXPRO200 প্লাজমা সোর্স, একটি হাইপারথার্ম EDGE Connect CNC কন্ট্রোলার এবং একটি অক্সি-ফুয়েল ফ্লেম স্টেশনকে একত্রিত করে, যা পাতলা শীট থেকে 120 মিমি প্লেট পর্যন্ত মাইল্ড স্টিল, স্টেইনলেস স্টিল এবং অ্যালুমিনিয়াম কাটে।
কেন HZSG4000 গ্যান্ট্রি কাটিং মেশিন বেছে নেবেন
- হেভি ডিউটি গ্যান্ট্রি ওয়েল্ডেড বডি - বক্স টাইপ ওয়েল্ডেড স্ট্রাকচার সিএনসি প্ল্যানিং এবং মিলিং দ্বারা প্রক্রিয়াজাত, দীর্ঘ জীবন এবং উচ্চ নির্ভুলতার জন্য টেম্পারড এবং পেইন্টেড।
- প্যানাসনিক A5 AC সার্ভো ডুয়াল ড্রাইভ - 20 বিট/রেভ, 1.04 মিলিয়ন পালস, 2.0 kHz রেসপন্স, IP67 রেটযুক্ত, মসৃণ পজিশনিং এবং ন্যূনতম কম্পনের জন্য প্রতিসম কাঠামো।
- হাইপারথার্ম MAXPRO200 প্লাজমা সোর্স - মাইল্ড স্টিলে ড্রেস-ফ্রি 20 মিমি কাটিং এবং 45 মিমি সেভারেন্স, ধারাবাহিক কার্ফ কোয়ালিটির জন্য আর্ক ভোল্টেজ THC এর সাথে যুক্ত।
- ডুয়াল প্লাজমা এবং অক্সি-ফুয়েল প্রক্রিয়া - একই গ্যান্ট্রিতে 2টি অক্সি-ফুয়েল টর্চ অটো-ইগনিশন সহ 6-120 মিমি প্লেট কাটে।
প্রযুক্তিগত স্পেসিফিকেশন
| প্যারামিটার | মান |
|---|---|
| মেশিন টাইপ | গ্যান্ট্রি টাইপ সিএনসি প্লাজমা এবং অক্সি-ফুয়েল কাটিং মেশিন |
| সিএনসি কন্ট্রোলার | হাইপারথার্ম EDGE Connect (Phoenix v10 এমবেডেড, EtherCAT, সফট অপারেটর কনসোল) |
| প্লাজমা পাওয়ার সোর্স | হাইপারথার্ম MAXPRO200 |
| প্লাজমা কাটিং থিকনেস | ড্রেস-ফ্রি মাইল্ড স্টিল 20 মিমি (3/4"); পিয়ার্স 25 মিমি মাইল্ড স্টিল / 25 মিমি স্টেইনলেস; সেভারেন্স 45 মিমি মাইল্ড স্টিল / 45 মিমি স্টেইনলেস |
| প্লাজমা কাটিং স্পিড | 50-5000 মিমি/মিনিট |
| অক্সি-ফুয়েল কাটিং থিকনেস | 6-120 মিমি |
| অক্সি-ফুয়েল কাটিং স্পিড | 0-800 মিমি/মিনিট |
| টর্চ লিফটিং ডিসটেন্স | 200 মিমি |
| আইডল রানিং স্পিড | 0-12000 মিমি/মিনিট |
| স্পিড সেটিং এরর | ≤±5% |
| টর্চ হাইট কন্ট্রোলার অ্যাকুরেসি | ≤±1.0 মিমি |
| লংগিটুডিনাল লাইন অ্যাকুরেসি | ±0.2 মিমি / 10 মি |
| সাইড লেন্থ অ্যাকুরেসি | ±0.5 মিমি (1000x1000 মিমি) |
| ডায়াগোনাল এরর | ±0.5 মিমি |
| বেস পয়েন্ট রিটার্ন এরর | ±0.2 মিমি |
| ইন্টারসেকশন পয়েন্ট এরর | ±0.5 মিমি |
মেকানিক্যাল এবং ইলেকট্রিক্যাল কম্পোনেন্টস
| কম্পোনেন্ট | স্পেসিফিকেশন |
|---|---|

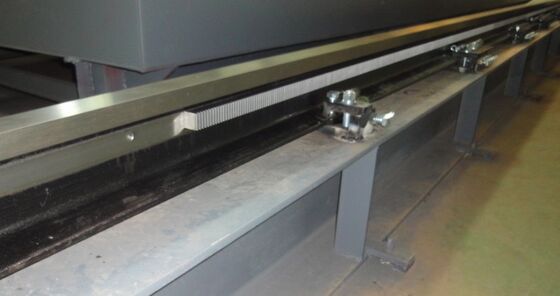

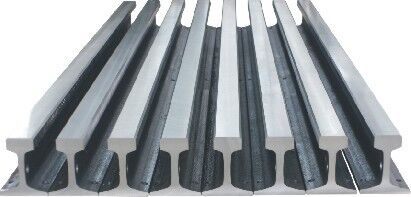

| লংগিটুডিনাল রেল | হেভি রেল উইথ র্যাক অ্যান্ড পিনিয়ন, মেটেরিয়াল U71Mn, লোডিং ক্যাপাসিটি ≥10T/m, টেনসাইল স্ট্রেংথ ≥883 MPa |
| হরাইজন্টাল রেল | বল স্ক্রু রেল, টর্চ ট্রান্সমিট বাই স্টিল বেল্ট |
| র্যাক | অ্যাকুরেসি গ্রেড 7, পিচ CP6, মেশিনিং অ্যাকুরেসি 0.02 মিমি |
| ড্রাইভ মডেল | ডুয়াল-সাইড ড্রাইভ |

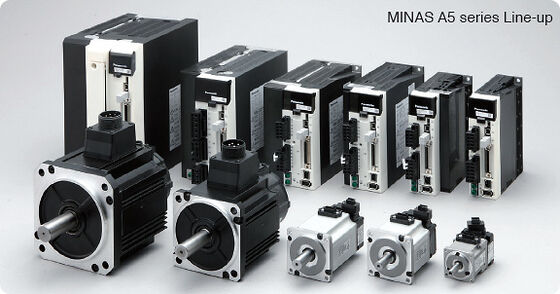

| সার্ভো মোটরস | প্যানাসনিক A5 AC সার্ভো (20 বিট/রেভ, 1.04 মিলিয়ন পালস, 2.0 kHz রেসপন্স, IP67, লো কগিং টর্ক) |

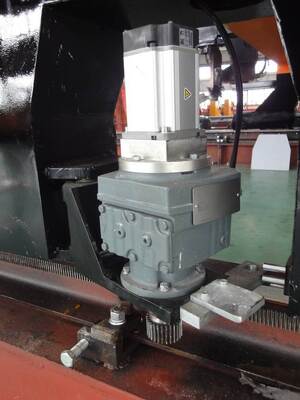

| গিয়ার বক্স | জার্মানি SEW গিয়ার বক্স, হাই আউটপুট টরশন, লো নয়েজ |

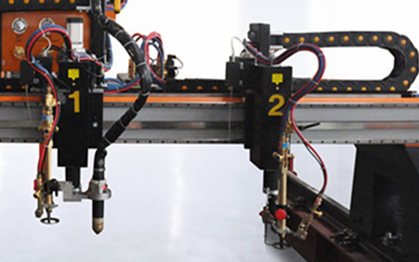

| কাটিং টর্চ ক্যারিয়ার | 2 সেট |
| প্লাজমা টর্চ | হাইপারথার্ম MAXPRO200 ×1, অ্যান্টি-কলিশন ডিভাইস সহ |
| অক্সি-ফুয়েল টর্চ | 2 সেট, অটো-ইগনিশন ×2 |
| হাইট কন্ট্রোলার | আর্ক ভোল্টেজ প্লাজমা THC ×1, ক্যাপাসিট্যান্স টর্চ হাইট কন্ট্রোলার ×2 |
| মার্কিং টর্চ | জিঙ্ক পাউডার মার্ক টর্চ ×1 |
| পিএলসি / ইলেকট্রিকস | ডেল্টা পিএলসি, স্নাইডার ইলেকট্রিক কম্পোনেন্টস |
| নেস্টিং সফটওয়্যার | ফাস্টক্যাম প্রো (অস্ট্রেলিয়া), ডিএক্সএফ ইম্পোর্ট, অটো নেস্টিং, এনসি আউটপুট |
| কেবল/হোস সাপ্লাই | পেড্রেল |
ওয়ার্কিং কন্ডিশনস
| আইটেম | মান |
|---|---|
| সাপ্লাই পাওয়ার ভোল্টেজ / ফ্রিকোয়েন্সি | 3×380V±10% / 50Hz, 220V±10% / 50Hz |
| ইনপুট পাওয়ার | 5 KW |
| প্লাজমা সোর্স পাওয়ার | 50 KVA |
| কাটিং অক্সিজেন প্রেসার | 0.5-0.8 MPa |
| প্রি-হিট অক্সিজেন প্রেসার | 0.4-0.6 MPa |
| গ্যাস প্রেসার | 0.05-0.1 MPa |
| গ্যাস টাইপ | প্রোপেন / অ্যাসিটিলিন / এলপিজি |
| অ্যাম্বিয়েন্ট টেম্পারেচার | 0-50 °C |
| রিলেটিভ হিউমিডিটি | <90% নো কনডেনসেশন |
এফেক্টিভ কাটিং ক্যাপাসিটি
| আইটেম | মান |
|---|---|
| এফেক্টিভ কাটিং এরিয়া | 3000x12000মিমি |
| এফেক্টিভ কাটিং উইডথ | 3000 মিমি |
| এফেক্টিভ কাটিং লেন্থ | 12000 মিমি |
| লংগিটুডিনাল রেল লেন্থ | 14000মিমি |
| হরাইজন্টাল রেল লেন্থ | 5000 মিমি |
মেশিন বডি এবং স্ট্রাকচার
মেশিন বডি একটি বক্স টাইপ ওয়েল্ডেড স্ট্রাকচার যা সিএনসি প্ল্যানিং এবং সিএনসি মিলিং মেশিন দ্বারা প্রক্রিয়াজাত করা হয়, তারপর টেম্পারড এবং একটি স্প্রে বুথে পেইন্ট করা হয়। ডুয়াল ড্রাইভ চমৎকার রিজিডিটি এবং ইন্টেনসিটি এর জন্য একটি প্রতিসম কাঠামো গ্রহণ করে, যা খুব উচ্চ নির্ভুলতার সাথে দীর্ঘ পরিষেবা জীবন প্রদান করে। হরাইজন্টাল টর্চ ট্র্যাভেল মসৃণ, কম-নয়েজ গতির জন্য স্টিল বেল্ট দ্বারা সঞ্চালিত হয়।
সফটওয়্যার: হাইপারথার্ম EDGE Connect & FastCAM Pro

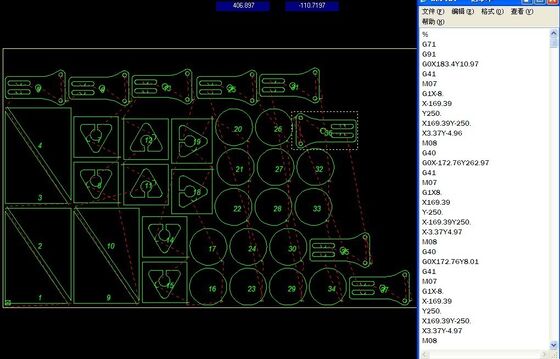

হাইপারথার্ম Phoenix v10 সফটওয়্যার সহ EDGE Connect CutPro Wizard সেটআপ, অন-স্ক্রিন সফটওয়্যার অপারেটর কনসোল, কনফিগারেবল প্রসেস মনিটরিং প্যানেল এবং এক্সপার্ট কাট কোয়ালিটির জন্য প্লাজমা এবং টর্চ হাইট কন্ট্রোলের সাথে ইন্টিগ্রেটেড কমিউনিকেশন সরবরাহ করে। FastCAM Pro নেস্টিং সফটওয়্যার DXF ফাইল ইম্পোর্ট করে, CAD ক্লিন-আপ, ইন্টারেক্টিভ এবং অটোমেটিক নেস্টিং, কমন কাটিং এবং ব্রিজিং সম্পাদন করে এবং বিভিন্ন কন্ট্রোলারের জন্য NC কোড আউটপুট করে।
প্রোডাক্ট ইমেজ
কমার্শিয়াল টার্মস
| আইটেম | মান |
|---|---|
| প্রাইস | USD 42,400 FOB সাংহাই |
| প্রোডাকশন টাইম | ডাউন পেমেন্ট প্রাপ্তির 50 দিন পর |
| পেমেন্ট টার্মস | 100% L/C অ্যাট সাইট |
| প্যাকেজ | 5300×2300×1890 মিমি / 3650 কেজি |
| ইনস্টলেশন এবং ট্রেনিং | 1 টেকনিশিয়ান প্রায় 10 দিন, USD 200/দিন |
| ভ্যালিডিটি | 30 দিন |

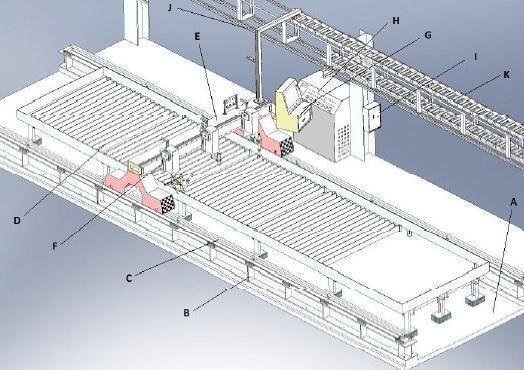

নোট: গ্যান্ট্রি টাইপ কাটিং মেশিনের জন্য এই কোটেশনে রেল ইনস্টলেশন ফাউন্ডেশন, কাটিং টেবিল এবং পেড্রেল হ্যাঙ্গার অন্তর্ভুক্ত নেই। ডাউন পেমেন্ট প্রাপ্তির পর ক্রেতাকে ইনস্টলেশন ড্রয়িং এর সম্পূর্ণ সেট সরবরাহ করা হবে।
পণ্যের হাইলাইটস
হেভি ডিউটি গ্যান্ট্রি সিএনসি প্লাজমা এবং অক্সি-ফুয়েল কাটিং মেশিন, কার্যকর কাটিং এরিয়া 3000x12000mm, হাইপারথার্ম MAXPRO200 প্লাজমা সোর্স এবং EDGE কানেক্ট কন্ট্রোলার, ডুয়াল-সাইড প্যানাসনিক এসি সার্ভো ড্রাইভ, ফাস্টক্যাম প্রো নেস্টিং সফ্টওয়্যার।
