স্বয়ংক্রিয় পাইপ অরবিটাল ওয়েল্ডিং টর্চ HZG-76 সমস্ত অবস্থান টিউব থেকে টিউবশীট ওয়েল্ড হেড
পণ্যের বিবরণ
| মডেল: | HZG-76 | পণ্যের ধরন: | স্বয়ংক্রিয় পাইপ অরবিটাল ঢালাই টর্চ |
|---|---|---|---|
| পাইপ ব্যাস পরিসীমা: | 19-76 মিমি | মাত্রা A: | 125 মিমি |
| মাত্রা বি: | 35 মিমি | মাত্রা গ: | 134 মিমি |
| মাত্রা d: | 82 মিমি | মাত্রা চ: | 123.3 মিমি |
| শরীরের উপাদান: | অ্যালুমিনিয়াম খাদ | ক্ল্যাম্পিং: | ক্যালিপার-টাইপ স্টেপলেস সমন্বয় |
| সংক্রমণ: | ব্যাকল্যাশ-মুক্ত গিয়ার ট্রান্সমিশন | কুলিং: | সঞ্চালন জল শীতল |
| ঢালাই মোড: | পাইপ স্থির, টর্চ ঘোরে | বুনন: | বৈদ্যুতিক বয়ন এবং চাপ দৈর্ঘ্য দোলন |
| ঢালাই পদ্ধতি: | Autogenous ঢালাই এবং তারের খাওয়ানো ঢালাই | ওয়্যার দিয়া: | 0.8/1.0/1.2 মিমি |
| ওয়্যার ফিডার সাইজ: | 615x400x245 মিমি | তারের ফিডার ওজন: | 14 কেজি |
| ফিট-আপ ক্লিয়ারেন্স: | 0-0.5 মিমি | কার্বন ইস্পাত খাঁজ কোণ: | >=37 ডিগ্রী (বেধ> 2.5 মিমি) |
| স্টেইনলেস স্টীল খাঁজ কোণ: | >= 45 ডিগ্রি (বেধ> 2.5 মিমি) | আবেদন: | পাইপ থেকে পাইপ, পাইপ থেকে কনুই, টিউব থেকে টিউবশিট জয়েন্ট |
| বিশেষভাবে তুলে ধরা |
অল পজিশন অরবিটাল ওয়েল্ডিং টর্চ,টিউব টু টিউবশীট ওয়েল্ডিং হেড,১৯-৭৬মিমি পাইপ ওয়েল্ডিং টর্চ |
||
পণ্যের বর্ণনা

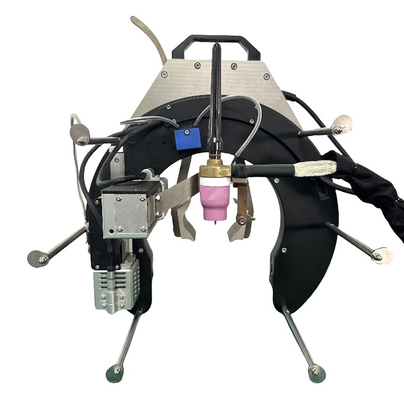

HZG-76 অটোমেটিক পাইপ অরবিটাল ওয়েল্ডিং টর্চ
এইচজেডজি -76 হ'ল 19 মিমি থেকে 76 মিমি পর্যন্ত মাঝারি এবং পুরু দেয়ালের কার্বন ইস্পাত এবং স্টেইনলেস স্টিলের পাইপের জন্য ডিজাইন করা একটি অল-পজিশন টিউব-টু-টিউব শীট স্বয়ংক্রিয় কক্ষপথের ওয়েল্ডিং টর্চ।পাইপ স্থির থাকে যখন টর্চ ঘোরাতে, তাই এটি পাইপ-টু-পাইপ এবং পাইপ-টু-এলবোট জয়েন্টগুলির সাইটে ইনস্টলেশনে ব্যাপকভাবে প্রয়োগ করা হয়।
কেন এইচজেডজি -76 অরবিটাল ওয়েল্ডিং টর্চ বেছে নিন

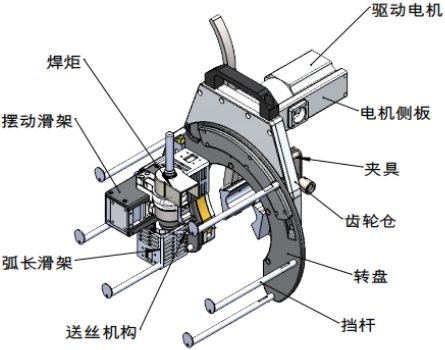

- তিনটি কোর মডিউল- ঘূর্ণন সিস্টেম, ক্ল্যাম্প ডিভাইস এবং ট্রান্সমিশন সিস্টেম একটি কম্প্যাক্ট, স্থিতিশীল ঝালাই মাথা গঠন করে।
- ক্লিপার ক্ল্যাম্প সহ হালকা অ্যালুমিনিয়াম খাদের দেহ- ধাপবিহীন সামঞ্জস্য বিভিন্ন পাইপ ব্যাসার্ধের সাথে মানিয়ে নেয়।
- ব্যাকল্যাশ মুক্ত গিয়ার ট্রান্সমিশন- স্থিতিশীল ঘূর্ণন এবং কম ইনার্টি মোমন্ট, এমনকি উচ্চ তাপমাত্রার অবস্থার অধীনে কোনও জ্যামিং নেই।
- বৈদ্যুতিক তাঁত এবং আর্ক দৈর্ঘ্যের দোলনা- মাল্টি-পাস ওয়েল্ডিং প্রক্রিয়ার প্রয়োজনীয়তা পূরণ করে, AVC অটো আর্ক দৈর্ঘ্য ট্র্যাকিং এবং OSC ক্যাপিং সহ।
- সার্কুলেটিং ওয়াটার কুলড টর্চ- দীর্ঘ সময় ধরে অবিচ্ছিন্ন অপারেশন সমর্থন করে; উভয় স্বয়ংক্রিয়ভাবে ঝালাই এবং তারের ফিডিং ঝালাই জন্য কাজ করে।

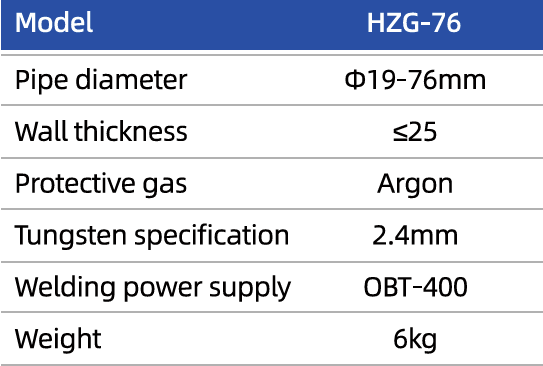

ওয়েল্ডিং হেড প্যারামিটার (HZG-76)
| পয়েন্ট | মূল্য |
|---|---|
| মডেল | HZG-76 |
| পাইপ ব্যাসার্ধের পরিসীমা | ১৯-৭৬ মিমি |

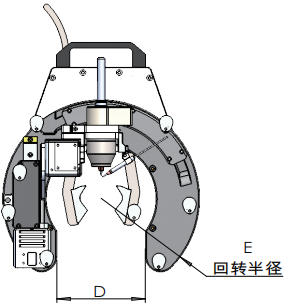

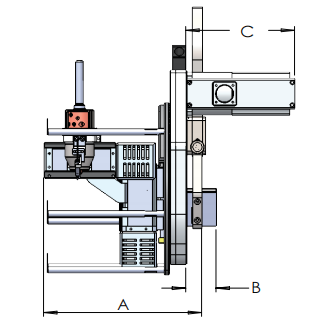

| এ | ১২৫ মিমি |
| বি | ৩৫ মিমি |
| সি | ১৩৪ মিমি |
| ডি | ৮২ মিমি |
| এফ | 123.৩ মিমি |
| শরীরের উপাদান | অ্যালুমিনিয়াম খাদ, হালকা ওজন |
| ক্ল্যাম্পিং | ক্যালিপার টাইপ, ধাপবিহীন সমন্বয় |
| ট্রান্সমিশন | ব্যাকল্যাশ মুক্ত গিয়ার ট্রান্সমিশন |
| ঠান্ডা | সার্কুলেটিং ওয়াটার কুলিং টর্চ |

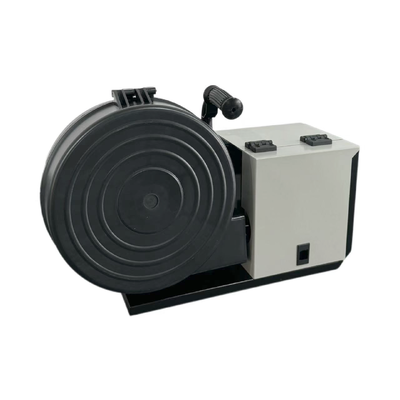

ওয়্যার ফিডার প্যারামিটার
| পয়েন্ট | মূল্য |
|---|---|
| তারের ব্যাসার্ধ | 0.8mm, 1.0mm, 1.2mm |
| মাত্রা | 615 x 400 x 245mm (L x W x H) |
| ওজন | ১৪ কেজি |
| ওয়্যার রোল ১ (OD/ID/W/weight) | 200mm / 53mm / 103mm / 15Kg |
| ওয়্যার রোল ২ (OD/ID/W/weight) | ৩০০ মিমি / ৫৩ মিমি / ১০৩ মিমি / ২০ কেজি |
ওয়েল্ডিং পারফরম্যান্সের বৈশিষ্ট্য
- কার্বন ইস্পাত যা ২.৫ মিলিমিটারেরও বেশি বেধে ভি-গ্রুভ দিয়ে ঝালাই করা হয়ঃ একক পাশের গ্রুভের কোণ ≥ ৩৭°, দেয়ালের বেধের ১০% এর কম ভুল সমন্বয়।
- স্টেইনলেস স্টীল যা ২.৫ মিলিমিটারেরও বেশি বেধে ভি-গ্রুভ দিয়ে ঝালাই করা হয়ঃ একক পাশের গ্রুভের কোণ ≥ ৪৫°, দেয়ালের বেধের ১০% এর কম ভুল সমন্বয়।
- ফিট-আপ ক্লিয়ারেন্সঃ ০-০.৫ মিমি।
- ছোট, পাতলা এবং ঘন স্পটগুলিতে তৈরি ট্যাক ওয়েডস।
- ওয়েল্ডিং মোডঃ পাইপ স্থির থাকে যখন ওয়েল্ডিং টর্চটি ওয়েল্ডিং সম্পূর্ণ করতে ঘোরে।
- গ্রিভযুক্ত জয়েন্টগুলির সাথে মাল্টি-পাস ওয়েল্ডিংয়ের জন্য, এভিসি স্বয়ংক্রিয়ভাবে আর্ক দৈর্ঘ্য ট্র্যাক করে; ক্যাপিং পাসটি ওএসসি ওয়েভিং দোল দ্বারা সম্পন্ন হয়।

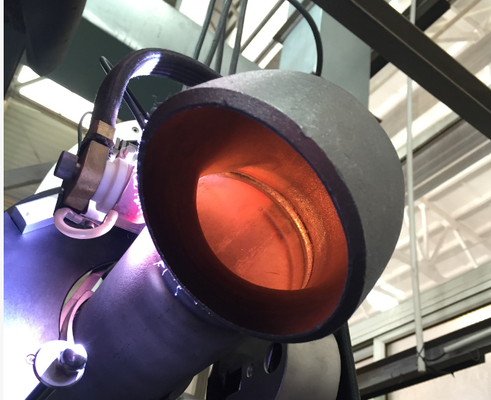

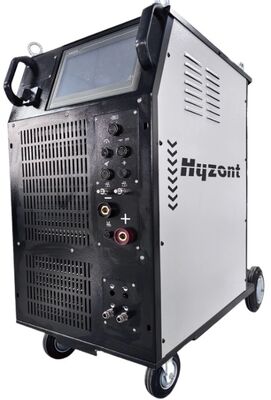

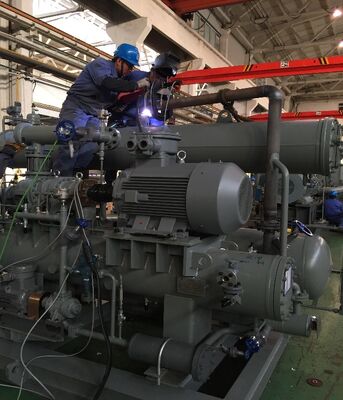

প্রোডাক্টের ছবি
বাণিজ্যিক শর্তাবলী
| পয়েন্ট | মূল্য |
|---|---|
| দাম | অনুরোধে মূল্য - সর্বশেষ উদ্ধৃতি জন্য আমাদের সাথে যোগাযোগ করুন |
| দামের শর্তাবলী | এফওবি সাংহাই |
| লিড টাইম | ২০ দিন |
| অর্থ প্রদান | 30% আমানত, 70% ব্যালেন্স ডেলিভারি আগে |
| গ্যারান্টি | B/L-এর ১২ মাসের মধ্যে |
| ইনস্টলেশন এবং কমিশন | অনলাইন গাইডেন্স প্রদান করা হয়; অতিরিক্ত খরচের জন্য উপলব্ধ টেকনিশিয়ানদের দ্বারা সাইটের উপর কমিশনিং |
আমাদের সাথে যোগাযোগ
| পয়েন্ট | বিস্তারিত |
|---|---|
| কোম্পানি | হাইজন্ট (সাংহাই) ইন্ডাস্ট্রিয়াল টেকনোলজিস কোং লিমিটেড। |
| যোগাযোগ | রেমন্ড মাও |
| টেলিফোন | +86-15021164313 |
| ইমেইল | রেইমন্ড@হাইজন্ট.কম |
| ওয়েবসাইট | www.cuttingweldingmachine.com |
সর্বশেষ মূল্য এবং নেতৃত্বের সময় জন্য আমাদের সাথে যোগাযোগ করুন। আমরা আপনার তদন্ত স্বাগত জানাই।
পণ্যের হাইলাইটস
HZG-76 অল-পজিশন স্বয়ংক্রিয় পাইপ অরবিটাল ওয়েল্ডিং টর্চ 19-76 মিমি পাইপ এবং টিউব-টু-টিউবশিট জয়েন্টগুলির জন্য। অ্যালুমিনিয়াম অ্যালয় বডি, ক্যালিপার-টাইপ স্টেপলেস ক্ল্যাম্পিং, ব্যাকল্যাশ-ফ্রি গিয়ার ট্রান্সমিশন, ইলেকট্রিক উইভিং এবং আর্ক লেন্থ অসিলেশন, ওয়াটার কুলড টর্চ, অটোজেনাস এবং ওয়্যার ফিডিং ওয়েল্ডিং।
