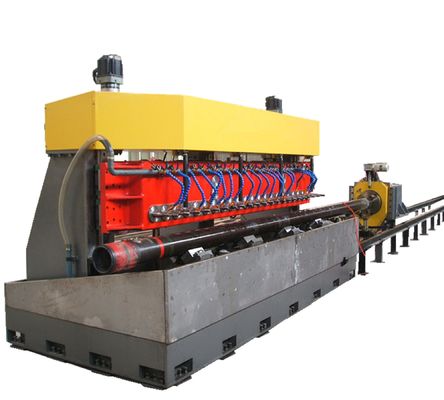

হলুদ টিউব স্লটটিং মেশিন, পাইপ ছিদ্রযুক্ত মেশিন টিউবটিতে অনুকূলিতকরণযোগ্য able
পণ্যের বিবরণ
| নাম: | স্লটেড লাইনার সিএনসি কাটা কাটা মেশিন | মডেল: | PSM-220 |
|---|---|---|---|
| আবেদন: | অয়েল ওয়েল বা ওয়াটার ওয়েল স্লটেড লাইনার ফ্যাব্রিকেটিং | টিউব ওডি: | Φ60-Φ177.8mm |
| প্রাচীর বেধ: | 1-12mm | টাকু: | 22 |
| স্লট প্রস্থ: | 0.3-3mm | স্যাক্স ব্লেড ব্যাস: | 76mm |
| মোট ওজন: | প্রায় 14ton | স্থান উত্স: | চীন |
| বিশেষভাবে তুলে ধরা |
PSM-220 স্লটেড লাইনার স,তেল জল কূপ স্লটিং,পাইপ ছিদ্রকরণ কাস্টমাইজযোগ্য |
||
পণ্যের বর্ণনা
স্লটেড লাইনার সিএনসি পাইপ স্লটিং মেশিন ২২ স্পিন্ডল করাত ব্লেড কাটিং মেশিন
মডেল: পিএসএম-২২০
ব্যবহার
এটি একটি বিশেষভাবে ডিজাইন করা মেশিন যাতে প্রতিটি স্পিন্ডলে সর্বোচ্চ ৪টি করাত কাটার লাগানোর জন্য ১৬ বা ২২টি স্পিন্ডল রয়েছে যা তেল কূপের স্লটেড লাইনার প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়। এই মিলিং মেশিনটি ৭ ইঞ্চি ব্যাস পর্যন্ত এবং ৪৬ ফুট লম্বা কেসিং বা টিউবুলারে সোজা স্লট তৈরি করে স্লটেড লাইনার তৈরি করে।
বৈশিষ্ট্য
স্পেসিফিকেশন
| স্পিন্ডল বক্স | পাইপের ওডি | ৬০-১৭৭.৮ মিমি |
| স্পিন্ডল সংখ্যা | ২২ | |
| স্পিন্ডল কেন্দ্র দূরত্ব | ১৫২.৪ মিমি | |
| সর্বোচ্চ মিলিং কাটার ব্যাস | ৭৫ মিমি | |
| একটি স্পিন্ডলে করাত কাটার সংখ্যা | ১-৪ | |
| সোজা স্লটিং প্রস্থ | ০.৩-৩ মিমি | |
| স্পিন্ডল ঘূর্ণন গতি | ১০০-৮০০ আর/মিনিট | |
| প্রধান মোটর শক্তি | ২×১১ কিলোওয়াট | |
| স্পিন্ডল আপ এবং ডাউন স্ট্রোক | ২০০ মিমি | |
| জেড অক্ষ সার্ভো মোটর শক্তি/টর্ক | ২ x ১.৫ কিলোওয়াট/৪.৭৭ Nm | |
| জেড অক্ষের সর্বোচ্চ চলন গতি | ২০০০ মিমি/মিনিট | |
| জেড অক্ষের নির্ভুলতা | ০.৫ মিমি/আর | |
| পাইপ রোটেশন ইনডেক্স পজিশনিং সিস্টেম | এ অক্ষ সার্ভো মোটর শক্তি/টর্ক | ১ কিলোওয়াট/৪.৭৭ Nm |
| এ অক্ষের সর্বোচ্চ ঘূর্ণন গতি | ২০আর/মিনিট | |
| এ অক্ষের ঘূর্ণন নির্ভুলতা | ৬.২৭৯ ডিগ্রি/আর | |
| এক্স অক্ষ সার্ভো মোটর শক্তি | ১ কিলোওয়াট/৪.৭৭ Nm | |
| এক্স অক্ষের সর্বোচ্চ চলন গতি | ৮০০০ মিমি/মিনিট | |
| এক্স অক্ষের সর্বোচ্চ চলন নির্ভুলতা | ১১.৩ মিমি/আর | |
| রেলের দৈর্ঘ্য | ১৪০০০ মিমি | |
| পাইপ চলন স্ট্রোক | ১২০০০ মিমি | |
| বায়ুসংক্রান্ত ব্যবস্থা | সংকুচিত বাতাসের চাপ | >০.৫ MPa |
| কুলিং সিস্টেম | কুলিং | তরল কুল্যান্ট |
| কাটিং কম্পাউন্ড পাম্প ফ্লো | ২০০ লিটার/মিনিট | |
| কাটিং কম্পাউন্ড পাম্প শক্তি | ২ x ০.৪৫ কিলোওয়াট | |
| বৈদ্যুতিক ব্যবস্থা | কন্ট্রোলার | পিএলসি |
| সিএনসি অক্ষ সংখ্যা | ৪ | |
| মোট শক্তি | ৩২ কিলোওয়াট | |
| মেশিনের বডির আকার | দৈর্ঘ্য x প্রস্থ x উচ্চতা (মিমি) | ৪৩০০x১৮০০x২৫৫০ |
| পাইপ ফিডার সিস্টেম রেলের দৈর্ঘ্য | ১২০০০ মিমি | |
| মোট ওজন | প্রায় ১৪ টন | |
বিস্তারিত ছবি
সিএনসি টিউব স্লটিং মেশিন প্রতি স্পিন্ডলে ৪টি করাত কাটার সহ
সিএনসি পাইপ স্লটিং মেশিন দ্বারা স্লটেড লাইনার মেশিনিং
অর্ডার তথ্য
| অর্ডার কোড | পিএসএম-২২০ |
| প্যাকিং | প্রযোজ্য নয় |
| প্যাকিং আকার | প্রযোজ্য নয় |
| প্যাকিং ওজন | ১৪০০০ কেজি |
| ডেলিভারির সময় | পেমেন্টের ৭০ দিন পর |
সিএনসি পাইপ স্লটিং মেশিন পিএসএম-২২০ ইউটিউব ভিডিও লিঙ্ক:
https://www.youtube.com/watch?v=sm_vTdOgPBU
