| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Hyzont / SUNWAY |
| সাক্ষ্যদান | N/A |
| মডেল নম্বার | PSM-220 |
স্ট্রেট স্লট হ'ল লাইনারে তৈরি প্রথম ধরণের স্লট এবং সেগুলি পাইপের প্রাচীরের মধ্য দিয়ে সমান প্রস্থের সাথে কাটা হয়।
স্লটে যেখানে বালির শস্যের সেতুর গুরুত্ব নেই সেখানে সুনির্দিষ্ট, সোজা স্লট কীস্টোন স্লটের চেয়ে পরিধান-প্রতিরোধী এবং উত্পাদন কম ব্যয়বহুল।
Our slotting machines are designed to handle pipe sizes up to 12 inches in diameter and can manufacture lengths up to 46 feet at one time. আমাদের স্লটটিং মেশিনগুলি 12 ইঞ্চি ব্যাসের পাইপ আকারগুলি পরিচালনা করতে ডিজাইন করা হয়েছে এবং একসাথে 46 ফুট পর্যন্ত দৈর্ঘ্য তৈরি করতে পারে। This extremely rigid and stable equipment enables the pipe to be milled to precise tolerances, producing clean openings and consistent slot widths and lengths. এই অত্যন্ত অনমনীয় এবং স্থিতিশীল সরঞ্জামগুলি পাইপটিকে সুনির্দিষ্ট সহনশীলতায় মিলিত হতে সক্ষম করে, পরিষ্কার খোলার এবং ধারাবাহিক স্লট প্রস্থ এবং দৈর্ঘ্য উত্পাদন করে।
A unique hydraulic clamping system secures and straightens the casing without damaging the pipe or slots. একটি অনন্য জলবাহী ক্ল্যাম্পিং সিস্টেম পাইপ বা স্লটগুলির ক্ষতি না করে কেসিংটিকে সুরক্ষিত করে এবং সোজা করে। Special high speed steel circular saws cut the slots. বিশেষ উচ্চ গতির ইস্পাত বৃত্তাকার করাতগুলি স্লটগুলি কেটে দেয়। Continuous application of coolant maintains the pipe's metallurgical integrity. কুল্যান্টের অবিচ্ছিন্ন প্রয়োগ পাইপের ধাতব অখণ্ডতা বজায় রাখে। No excess metal is removed and maximum pipe strength is assured while staying within a specified open area. কোনও অতিরিক্ত খোলা স্থানে থাকা অবস্থায় কোনও অতিরিক্ত ধাতব সরানো হয় না এবং সর্বাধিক পাইপের শক্তি নিশ্চিত করা হয়।
| স্পিন্ডল বক্স | পাইপ ওডি | Φ60-φ177.8mm / 7 " |
| স্পিন্ডল নম্বর | 22 | |
| স্পিন্ডল কেন্দ্রের দূরত্ব | 152.4mm / 6 " | |
| সর্বোচ্চ মিলিং কাটার ব্যাস | φ75mm | |
| এক টুকরোতে কাটার পরিমাণ দেখেছি | 1-4 | |
| সোজা স্লটিং প্রস্থ | 0.3-3mm | |
| স্পিন্ডল আবর্তনের গতি | 100-800r / মিনিট | |
| প্রধান মোটর শক্তি | 2 × 11Kw | |
| উপরের দিকে এবং ডাউন স্ট্রোক | 200mm | |
| জেড অক্ষ সার্ভো মোটর শক্তি / টর্ক | 2X1.5Kw / 4.77Nm | |
| জেড অক্ষটি সর্বাধিক চলমান গতি | 2000mm / মিনিট | |
| জেড অক্ষের যথার্থতা | 0.5 মিমি / R | |
| পাইপ ঘূর্ণন সূচক অবস্থান সিস্টেম | একটি অক্ষ সার্ভো মোটর শক্তি / টর্ক | 1KW / 4.77Nm |
| একটি অক্ষ সর্বাধিক ঘূর্ণন গতি | 20R / মিনিট | |
| একটি অক্ষ ঘোরানোর নির্ভুলতা | 6.279degree / R | |
| এক্স অক্ষ সার্ভো মোটর শক্তি | 1KW / 4.77Nm | |
| এক্স অক্ষ সর্বাধিক ঘূর্ণন গতি | 8000mm / মিনিট | |
| এক্স অক্ষ সর্বাধিক ঘূর্ণন নির্ভুলতা | 11.3mm / R | |
| রেলের দৈর্ঘ্য | 14000mm | |
| পাইপ চলন্ত স্ট্রোক | 12000mm | |
| বায়ুসংক্রান্ত সিস্টেম | সংকুচিত বায়ুচাপ | > 0.5Mpa |
| শীতলকরণ ব্যবস্থা | কুলিং | তরল শীতল |
| যৌগিক পাম্প প্রবাহ কাটিয়া | 200L / মিনিট | |
| যৌগিক পাম্প শক্তি কাটা | 2 × 0.45kW | |
| বৈদ্যুতিক ব্যবস্থা | নিয়ামক | পিএলসি |
| সিএনসি অক্ষ নম্বর | 4 | |
| সমস্ত ক্ষমতা | 32kW | |
| মেশিনের দেহের আকার | এল এক্স ডাব্লু এক্স এইচ (মিমি) | 4300x1800x2550 |
| পাইপ ফিডার সিস্টেম রেল দৈর্ঘ্য | 12000mm | |
| মোট ওজন | প্রায় 14ton | |
পিএসএম -২২ স্লটিং মেশিনের ব্যাক ভিউ

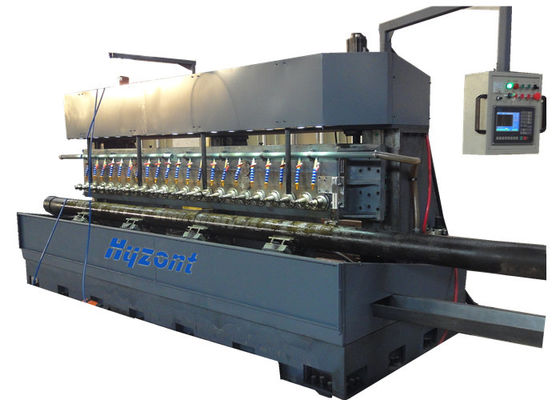

হাইজন্ট পিএমএস -220 মেশিনের সামনের দৃশ্য
| হেrder কোড | PSM-220 |
| মোড়ক | এন / এ |
| প্যাকিং আকার | এন / এ |
| প্যাকিং ওজন | 14000Kg |
| বিতরণ সময় | 70 দিন পেমেন্ট পরে |
সিএনসি পাইপ স্লটিং মেশিন পিএসএম -220 ইউটিউব ভিডিও লিঙ্ক:
https://www.youtube.com/watch?v=sm_vTdOgPBU
