| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Hyzont / SUNWAY |
| সাক্ষ্যদান | N/A |
| মডেল নম্বার | PSM -160 |

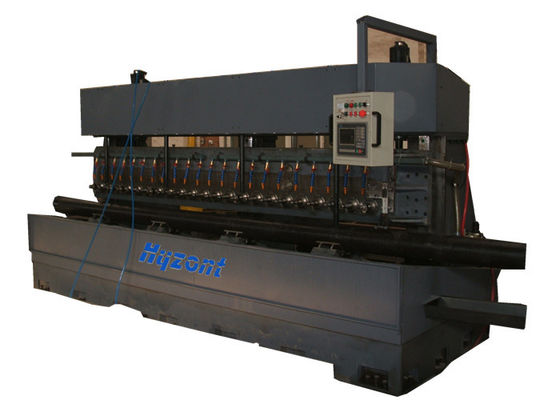

This pipe perforator consists of 16 or 22 Spindles and a steel gear box normalized after fabrication but before machining. এই পাইপ ছিদ্রকারী 16 বা 22 স্পিন্ডলস এবং একটি ইস্পাত গিয়ার বাক্সে বানোয়াট পরে কিন্তু মেশিনিংয়ের আগে সাধারণীকরণ নিয়ে গঠিত। It is supported from an overhead steel structure and guided on precision profile rail systems. এটি একটি ওভারহেড ইস্পাত কাঠামো থেকে সমর্থিত এবং নির্ভুলতা প্রোফাইল রেল সিস্টেমগুলির উপর গাইডড। Two adjustable-pressure air cylinders counterbalance the weight of the gearbox. দুটি স্থায়ী চাপযুক্ত এয়ার সিলিন্ডারগুলি গিয়ারবক্সের ওজনকে ভারসাম্যপূর্ণ করে। This feature makes it possible for the lead screws to always be in compression, which eliminates backlash and minimizes wear on the ball-type lead screws. এই বৈশিষ্ট্যটি নেতৃত্বের স্ক্রুগুলিকে সর্বদা সংক্ষেপে রাখা সম্ভব করে, যা ব্যাকল্যাশ দূর করে এবং বল-টাইপের সীসা স্ক্রুগুলিতে পরিধানকে ছোট করে দেয়। The gearbox houses the spindles, upon which the cutters are mounted. গিয়ারবক্সে স্পিন্ডল রয়েছে, যার উপরে কাটারগুলি মাউন্ট করা হয়েছে।
A unique hydraulic clamping system secures and straightens the casing without damaging the pipe or slots. একটি অনন্য জলবাহী ক্ল্যাম্পিং সিস্টেম পাইপ বা স্লটগুলির ক্ষতি না করে কেসিংটিকে সুরক্ষিত করে এবং সোজা করে। Special high speed steel circular saws cut the slots. বিশেষ উচ্চ গতির ইস্পাত বৃত্তাকার করাতগুলি স্লটগুলি কেটে দেয়। Continuous application of coolant maintains the pipe's metallurgical integrity. কুল্যান্টের অবিচ্ছিন্ন প্রয়োগ পাইপের ধাতব অখণ্ডতা বজায় রাখে। No excess metal is removed and maximum pipe strength is assured while staying within a specified open area. কোনও অতিরিক্ত খোলা স্থানে থাকা অবস্থায় কোনও অতিরিক্ত ধাতব সরানো হয় না এবং সর্বাধিক পাইপের শক্তি নিশ্চিত করা হয়।
| স্পিন্ডল বক্স | পাইপ ওডি | Φ60-φ177.8mm / 7 " |
| স্পিন্ডল নম্বর | 22 | |
| স্পিন্ডল কেন্দ্রের দূরত্ব | 152.4mm / 6 " | |
| সর্বোচ্চ মিলিং কাটার ব্যাস | φ75mm | |
| এক টুকরোতে কাটার পরিমাণ দেখেছি | 1-4 | |
| সোজা স্লটিং প্রস্থ | 0.3-3mm | |
| স্পিন্ডল আবর্তনের গতি | 100-800r / মিনিট | |
| প্রধান মোটর শক্তি | 2 × 11Kw | |
| উপরের দিকে এবং ডাউন স্ট্রোক | 200mm | |
| জেড অক্ষ সার্ভো মোটর শক্তি / টর্ক | 2X1.5Kw / 4.77Nm | |
| জেড অক্ষটি সর্বাধিক চলমান গতি | 2000mm / মিনিট | |
| জেড অক্ষের যথার্থতা | 0.5 মিমি / R | |
| পাইপ ঘূর্ণন সূচক অবস্থান সিস্টেম | একটি অক্ষ সার্ভো মোটর শক্তি / টর্ক | 1KW / 4.77Nm |
| একটি অক্ষ সর্বাধিক ঘূর্ণন গতি | 20R / মিনিট | |
| একটি অক্ষ ঘোরানোর নির্ভুলতা | 6.279degree / R | |
| এক্স অক্ষ সার্ভো মোটর শক্তি | 1KW / 4.77Nm | |
| এক্স অক্ষ সর্বাধিক ঘূর্ণন গতি | 8000mm / মিনিট | |
| এক্স অক্ষ সর্বাধিক ঘূর্ণন নির্ভুলতা | 11.3mm / R | |
| রেলের দৈর্ঘ্য | 14000mm | |
| পাইপ চলন্ত স্ট্রোক | 12000mm | |
| বায়ুসংক্রান্ত সিস্টেম | সংকুচিত বায়ুচাপ | > 0.5Mpa |
| শীতলকরণ ব্যবস্থা | কুলিং | তরল শীতল |
| যৌগিক পাম্প প্রবাহ কাটিয়া | 200L / মিনিট | |
| যৌগিক পাম্প শক্তি কাটা | 2 × 0.45kW | |
| বৈদ্যুতিক ব্যবস্থা | নিয়ামক | পিএলসি |
| সিএনসি অক্ষ নম্বর | 4 | |
| সমস্ত ক্ষমতা | 32kW | |
| মেশিনের দেহের আকার | এল এক্স ডাব্লু এক্স এইচ (মিমি) | 4300x1800x2550 |
| পাইপ ফিডার সিস্টেম রেল দৈর্ঘ্য | 12000mm | |
| মোট ওজন | প্রায় 14ton | |
PSM-22 স্লটটিং মেশিন
ব্লেড অয়েল টিউবিং স্লটগুলি 76.4 দৈর্ঘ্য এবং 3 মিমি প্রস্থ পর্যন্ত কাটছে
| হেrder কোড | PSM-220 |
| মোড়ক | এন / এ |
| প্যাকিং আকার | এন / এ |
| প্যাকিং ওজন | 14000Kg |
| বিতরণ সময় | 70 দিন পেমেন্ট পরে |
সিএনসি পাইপ স্লটিং মেশিন পিএসএম -220 ইউটিউব ভিডিও লিঙ্ক:
https://www.youtube.com/watch?v=sm_vTdOgPBU
