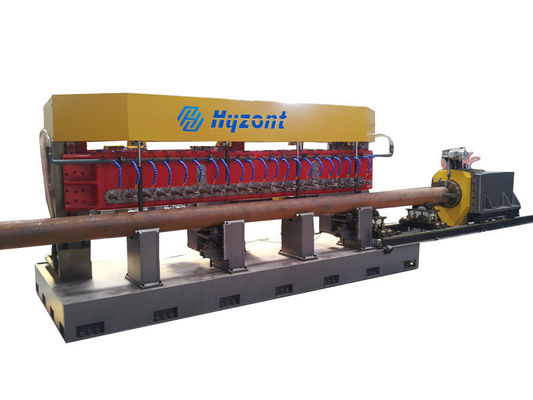

ওসিটিজি সিএনসি পাইপ ছিদ্রযুক্ত মেশিন, 22 স্পিন্ডল টিউব স্লটিং মেশিন
পণ্যের বিবরণ
| নাম: | স্লটেড লাইনার সিএনসি স কাটিং মেশিন (সিএনসি পাইপ স্লটিং মেশিন) | মডেল: | PSM -160 |
|---|---|---|---|
| আবেদন: | অয়েল ওয়েল বা ওয়াটার ওয়েল স্লটেড লাইনার ফ্যাব্রিকেটিং | টিউব ওডি: | Φ60-Φ177.8mm |
| প্রাচীর বেধ: | 1-12mm | টাকু: | 16 |
| স্লট প্রস্থ: | 0.3-3mm | স্যাক্স ব্লেড ব্যাস: | 76mm |
| বিশেষভাবে তুলে ধরা |
22 স্পিন্ডলস টিউব স্লটিং,OCTG সিএনসি ছিদ্রকরণ,PSM-160 মাল্টি স্পিন্ডেল ইউনিট |
||
পণ্যের বর্ণনা
OCTG সিএনসি পাইপ perforator স্বয়ংক্রিয় স্লট কাটিং মেশিন পাইপ স্লটিং মেশিন
মডেলঃ PSM-160
অ্যাপ্লিকেশন
এই পাইপ ছিদ্রকার 16 বা 22 স্পিন্ডল এবং একটি ইস্পাত গিয়ারবক্স গঠিত হয় যা উত্পাদনের পরে কিন্তু মেশিনিংয়ের আগে স্বাভাবিক হয়।এটি একটি উপরের ইস্পাত কাঠামো থেকে সমর্থিত এবং যথার্থ প্রোফাইল রেল সিস্টেমের উপর নির্দেশিত হয়. দুটি নিয়ন্ত্রিত চাপ বায়ু সিলিন্ডার গিয়ারবক্সের ওজন counterbalance। এই বৈশিষ্ট্য নেতৃত্ব স্ক্রু সবসময় কম্প্রেশন করা সম্ভব করে তোলে,যা প্রতিক্রিয়া দূর করে এবং বল টাইপ সীসা স্ক্রু উপর পরিধান কমাতে. গিয়ারবক্সটি স্পিন্ডলগুলি রাখে, যার উপর কাটারগুলি মাউন্ট করা হয়। একটি অনন্য হাইড্রোলিক ক্ল্যাম্পিং সিস্টেম পাইপ বা স্লটগুলিকে ক্ষতিগ্রস্থ না করে হাউজিংটি সুরক্ষিত করে এবং সোজা করে।বিশেষ উচ্চ গতির ইস্পাত বৃত্তাকার saws স্লট কাটা. ক্রমাগত শীতল তরল প্রয়োগ পাইপ এর ধাতুসংক্রান্ত অখণ্ডতা বজায় রাখে। কোন অতিরিক্ত ধাতু অপসারণ করা হয় এবং একটি নির্দিষ্ট খোলা এলাকায় থাকার সময় সর্বোচ্চ পাইপ শক্তি নিশ্চিত করা হয়।
বৈশিষ্ট্য
স্পেসিফিকেশন
| স্পিন্ডল বক্স | পাইপ ওডি | 60-177.8 মিমি/7" |
| স্পিন্ডল নম্বর | 22 | |
| স্পিন্ডল সেন্টার দূরত্ব | 152.4 মিমি/6" | |
| ফ্রিজিং কাটার সর্বোচ্চ ব্যাসার্ধ | ৭৫ মিমি | |
| এক স্পিন্ডেলের উপর সেগ কাটার পরিমাণ | ১-৪ | |
| সোজা স্লট প্রস্থ | 0.৩-৩ মিমি | |
| স্পিন্ডল ঘূর্ণন গতি | ১০০-৮০০ ঘন্টা/মিনিট | |
| প্রধান মোটর শক্তি | ২×১১ কিলোওয়াট | |
| স্পিন্ডল আপ এবং ডাউন স্ট্রোক | ২০০ মিমি | |
| Z-Axis servo motor power/Torque | 2 x 1.5 kW/4.77 Nm | |
| Z অক্ষ সর্বোচ্চ চলমান গতি | 2000 মিমি/মিনিট | |
| Z অক্ষের নির্ভুলতা | 0.5 mm/r | |
| পাইপ ঘূর্ণন সূচক অবস্থান ব্যবস্থা | এক অক্ষ সার্ভো মোটর পাওয়ার/টর্ক | ১ কিলোওয়াট/৪.৭৭ এনএম |
| একটি অক্ষের সর্বাধিক ঘূর্ণন গতি | 20R/মিনিট | |
| একটি অক্ষের ঘূর্ণন নির্ভুলতা | 6.২৭৯ ডিগ্রি/আর | |
| এক্স অক্ষ সার্ভো মোটর শক্তি | ১ কিলোওয়াট/৪.৭৭ এনএম | |
| এক্স অক্ষ সর্বোচ্চ ঘূর্ণন গতি | ৮০০০ মিমি/মিনিট | |
| এক্স অক্ষের সর্বাধিক ঘূর্ণন নির্ভুলতা | 11.3 mm/r | |
| রেলের দৈর্ঘ্য | ১৪০০০ মিমি | |
| পাইপ চলন্ত স্ট্রোক | ১২০০০ মিমি | |
| নিউম্যাটিক সিস্টেম | কম্প্রেসড এয়ার চাপ | > ০.৫ এমপিএ |
| কুলিং সিস্টেম | ঠান্ডা | তরল শীতল পদার্থ |
| কাটিং কম্পাউন্ড পাম্প প্রবাহ | ২০০ লিটার/মিনিট | |
| কাটিং কম্পাউন্ড পাম্প শক্তি | ২ x ০.৪৫ কিলোওয়াট | |
| বৈদ্যুতিক সিস্টেম | কন্ট্রোলার | পিএলসি |
| সিএনসি অক্ষ সংখ্যা | 4 | |
| মোট ক্ষমতা | ৩২ কিলোওয়াট | |
| মেশিনের শরীরের আকার | L x W x H ((মিমি) | 4300x1800x2550 |
| পাইপ ফিডার সিস্টেম রেল দৈর্ঘ্য | ১২০০০ মিমি | |
| মোট ওজন | প্রায় ১৪ টন | |
বিস্তারিত ছবি
পিএসএম-২২ স্লটিং মেশিন দেখেছি ব্লেড তেল টিউবিং স্লট কাটা পর্যন্ত 76.4 দৈর্ঘ্য এবং 3 মিমি প্রস্থ
অর্ডার তথ্য
| অর্ডার কোড | PSM-220 |
| প্যাকিং | N/A |
| প্যাকেজিং আকার | N/A |
| প্যাকেজিং ওজন | ১৪০০০ কেজি |
| বিতরণ সময় | পেমেন্টের ৭০ দিন পর |
সিএনসি পাইপ স্লটিং মেশিন পিএসএম-২২০ ইউটিউব ভিডিও লিঙ্কঃ https://www.youtube.com/watch?v=sm_vTdOgPBU
