| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | Hyzont / SUNWAY |
| মডেল নম্বার | PSM-220 |

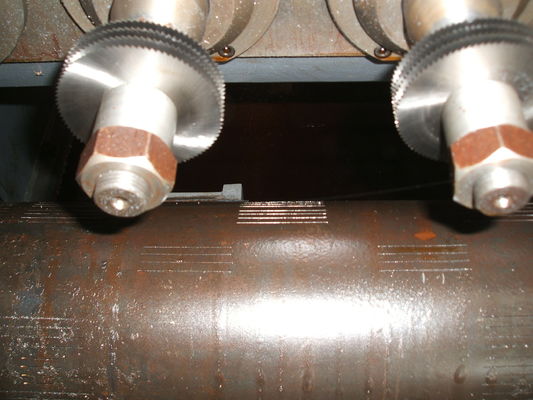

স্লটেড লাইনার মিল তেল নল প্রক্রিয়াজাতকরণ বা স্লটেড লাইনার প্রক্রিয়াজাতকরণ শেষ করতে কেসিংয়ের প্রতিটিগুলিতে সর্বাধিক 4 টি কাটার ইনস্টল করতে মেশিনে 16 বা 22 স্পিন্ডল রয়েছে।
এই মিলিং মেশিনটি কেসিং বা টিউবুলার। ইঞ্চি অবধি এবং 46 ফুট দীর্ঘ পর্যন্ত স্ট্রেট স্লট সহ স্লটযুক্ত রেখার উত্পাদন করে।
| স্পিন্ডল বক্স | পাইপ ওডি | Φ60-φ177.8mm |
| স্পিন্ডল নম্বর | 22 | |
| স্পিন্ডল কেন্দ্রের দূরত্ব | 152.4mm | |
| সর্বোচ্চ মিলিং কাটার ব্যাস | φ75mm | |
| এক টুকরোতে কাটার পরিমাণ দেখেছি | 1-4 | |
| সোজা স্লটিং প্রস্থ | 0.3-3mm | |
| স্পিন্ডল আবর্তনের গতি | 100-800r / মিনিট | |
| প্রধান মোটর শক্তি | 2 × 11Kw | |
| উপরের দিকে এবং ডাউন স্ট্রোক | 200mm | |
| জেড অক্ষ সার্ভো মোটর শক্তি / টর্ক | 2X1.5Kw / 4.77Nm | |
| জেড অক্ষটি সর্বাধিক চলমান গতি | 2000mm / মিনিট | |
| জেড অক্ষের যথার্থতা | 0.5 মিমি / R | |
| পাইপ ঘূর্ণন সূচক অবস্থান সিস্টেম | একটি অক্ষ সার্ভো মোটর শক্তি / টর্ক | 1KW / 4.77Nm |
| একটি অক্ষ সর্বাধিক ঘূর্ণন গতি | 20R / মিনিট | |
| একটি অক্ষ ঘোরানোর নির্ভুলতা | 6.279degree / R | |
| এক্স অক্ষ সার্ভো মোটর শক্তি | 1KW / 4.77Nm | |
| এক্স অক্ষ সর্বাধিক ঘূর্ণন গতি | 8000mm / মিনিট | |
| এক্স অক্ষ সর্বাধিক ঘূর্ণন নির্ভুলতা | 11.3mm / R | |
| রেলের দৈর্ঘ্য | 14000mm | |
| পাইপ চলন্ত স্ট্রোক | 12000mm | |
| বায়ুসংক্রান্ত সিস্টেম | সংকুচিত বায়ুচাপ | > 0.5Mpa |
| শীতলকরণ ব্যবস্থা | কুলিং | তরল শীতল |
| যৌগিক পাম্প প্রবাহ কাটিয়া | 200L / মিনিট | |
| যৌগিক পাম্প শক্তি কাটা | 2 × 0.45kW | |
| বৈদ্যুতিক ব্যবস্থা | নিয়ামক | পিএলসি |
| সিএনসি অক্ষ নম্বর | 4 | |
| সমস্ত ক্ষমতা | 32kW | |
| মেশিনের দেহের আকার | এল এক্স ডাব্লু এক্স এইচ (মিমি) | 4300x1800x2550 |
| পাইপ ফিডার সিস্টেম রেল দৈর্ঘ্য | 12000mm | |
| মোট ওজন | প্রায় 14ton | |
সিএনসি টিউব স্লটটিং মেশিন ডেমো
সিএনসি পাইপ স্লটটিং মেশিন দ্বারা স্লটেড লাইনার মেশিনিং
| হেrder কোড | PSM-220 |
| মোড়ক | এন / এ |
| প্যাকিং আকার | এন / এ |
| প্যাকিং ওজন | 14000Kg |
| বিতরণ সময় | 70 দিন পেমেন্ট পরে |
সিএনসি পাইপ স্লটিং মেশিন পিএসএম -220 ইউটিউব ভিডিও লিঙ্ক:
https://www.youtube.com/watch?v=sm_vTdOgPBU
